Descrizione

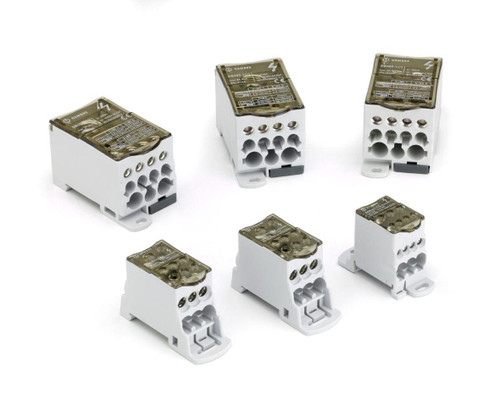

L’ampia gamma di sezioni collegabili e le dimensioni contenute rendono i partitori DBLOCK ideali per il cablaggio in quadri di comando e distribuzione su guida DIN da 35 mm o su pannelli tramite viti.
Gli ingressi e le uscite distribuiscono i conduttori in modo omogeneo ed ordinato, rendendo più agevole il cablaggio e gli eventuali successivi interventi su tutte le fasi; il cablaggio viene ulteriormente facilitato dai fori di ingresso con invito conico.
I morsetti garantiscono un’ottima stabilità nel tempo della connessione, la quale risulta espandibile attraverso il ponticello unipolare dedicato ( per i tipi DB125-7/1 e DB160-7/1 ).
Caratteristiche tecniche:
- Corrente nominale (In): 500 A.
- Corrente nominale (Icw): 24,5 kA.
- Corrente massima di picco (Ipk): 51 kA.
- Attacco DIN: si.
- Altezza: 50 mm.
- Lunghezza: 96 mm.
- Larghezza: 46 mm.
- Peso: 388 g.
- Materiale: corpo poliammide PA6.6, coperchio policarbonato, viti acciaio zincato e morsetti ottone.
- Tensione nominale: 1000 V.
- Classe UL94: V-0.
- Sezione Nominale ingresso: 8 x 24mm2 Busbar flessibile.
- Sezione Nominale uscite: (2) 6-35 mm2 / (5) 2,5-16 mm2 / (4) 2,5-10 mm2.

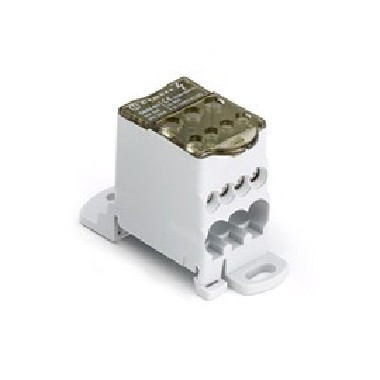

Scheda tecnica - CEMDB500-11/1
