Descrizione

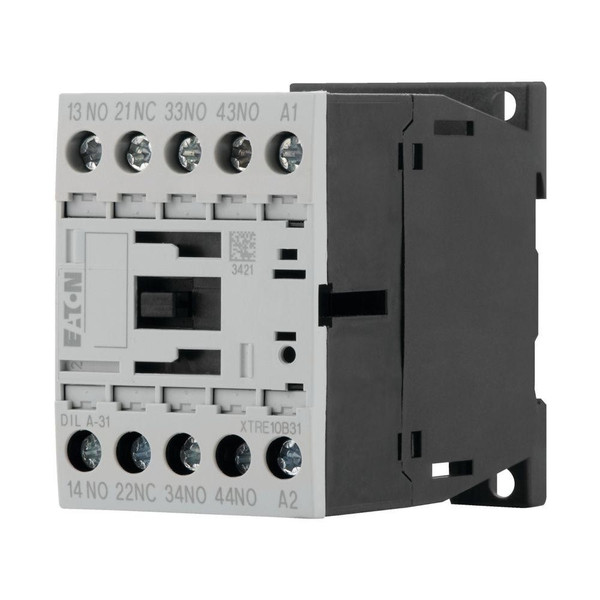

Contattore ausiliario, Assortimento: Contattori ausiliari DILA, Applicazione: Contattore ausiliario, Descrizione: Apparecchi base con contatti a guida forzata, Tipi di collegamento: Morsetti a vite, Corrente nominale d'impiego AC-15 220 V 230 V 240 V: Ie= 4 A, 380 V 400 V 415 V: Ie= 4 A, Equipaggiamento contatti NA = norm. aperto: 3 contatto NA, Equipaggiamento contatti NC = norm. chiuso: 1 contatto NC, N° di identificazione/esecuzione delle combinazioni Numero di identificazione: 31E150, Possibilità di combinazione con modulo contatti ausiliari: DILA-XHI(V)…, Tensione di comando: 24 V DC, Tipo di corrente AC/DC: Comando in corrente continua, Grado di protezione: IP20, Note: Organi di contatto secondo EN 50011., Identificazione del collegamento della bobina secondo EN 50005, Circuito di protezione integrato., Conformità alle norme: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA
Istruzioni di montaggio - EAO276379
Declaration DOC CE (Declaration of conformity CE) - EAO276379
Declaration DOC CE (Declaration of conformity CE) - EAO276379
Caratteristiche tecniche
tipo di montaggio
Barra DIN/vite
larghezza (mm)
45
altezza (mm)
68
profondità (mm)
75
interfaccia
NO
numero di contatti ausiliari, contatti di chiusura
3
numero di contatti ausiliari, contatti di riposo
1
corrente d’esercizio nominale Ie, 400 V (A)
4
comando manuale
NO
numero di contatti ausiliari, invertitori
0
tens. alimentaz. pilota nominale Us DC (V)
24
tipo di tensione d’esercizio
AC/DC
con indicatore a LED
NO
tensione di commutazione nominale (A)
16
tipo di collegamento circuito elettrico ausiliario
Raccordo a vite
num. contatti ausiliari, contatti di riposo, a commutaz. ritardata
0
num. contatti ausiliari, contatti di chiusura, a commutaz. anticipata
0
corrente d’esercizio nominale (A)
16
tensione d’esercizio per AC 50 Hz (V)
17
tensione d’esercizio per AC 60 Hz (V)
17
tensione d’esercizio per DC (V)
24
tipo di tensione per l’azionamento
DC
