Descrizione

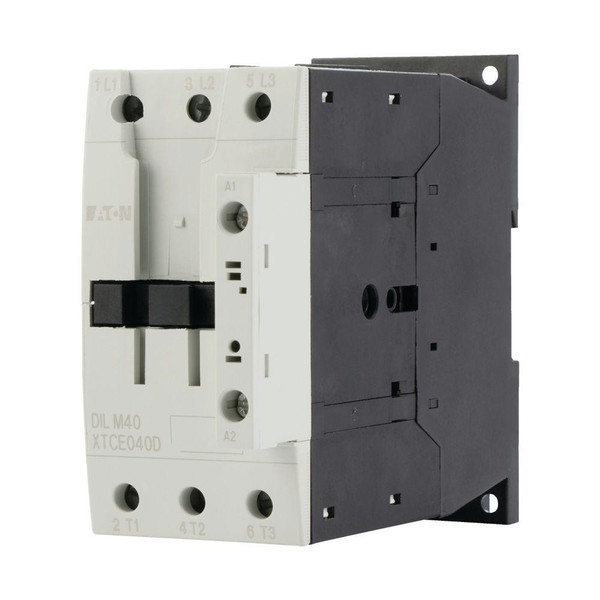

Contattore di potenza, Applicazione: Contattori di potenza per motori, Contattori di potenza fino a 170 A, 3 poli, Categoria d'uso: AC-1: Carichi non induttivi o leggermente induttivi, forni a resistenza, NAC-3: Motori a gabbia: avviamento, disattivazione durante il funzionamento, AC-4: Motori a gabbia: avviamento, collegamento, inversione, Marcia a impulsi, Tecnica di collegamento: Morsetti a vite, Note: Adatti anche per motori con grado di efficienza IE3., I dispositivi compatibili IE3 sono contrassegnati con il relativo logo apposto sulla confezione., Numero di poli: 3 poli, Corrente nominale d'impiego AC-3 380 V 400 V: Ie= 40 A, Corrente nominale di esercizio AC-1 Corrente convenzionale termica in aria libera, 3 poli
Istruzioni di montaggio - EAO277763
Declaration DOC CE (Declaration of conformity CE) - EAO277763
Declaration DOC CE (Declaration of conformity CE) - EAO277763
Caratteristiche tecniche
larghezza (mm)
55
altezza (mm)
115
profondità (mm)
132.1
adatto per installazione in serie
NO
potenza d’esercizio nominale per AC-3, 400 V (kW)
18.5
num. di contatti di chiusura, contatti principali
3
num. di contatti di apertura, contatti principali
0
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente d’eserc. nominale Ie per AC-3, 400 V (A)
40
corrente d’eserc. nominale Ie per AC-1, 400 V (A)
60
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
110
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
120
tens. alimentaz. pilota nominale Us DC (V)
0
tipo di collegamento circuito elettrico principale
Raccordo a vite
tensione d’esercizio per AC 50 Hz (V)
230
tensione d’esercizio per AC 60 Hz (V)
230
tipo di tensione per l’azionamento
AC
corrente d’eserc. nominale Ie per AC-4, 400 V (A)
18
potenza d’eserc. nominale Ie per AC-4, 400 V (kW)
9
potenza di esercizio nominale NEMA (kW)
22
