Descrizione

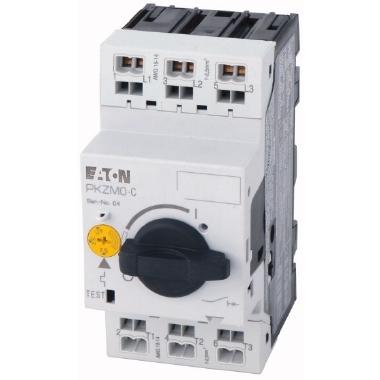

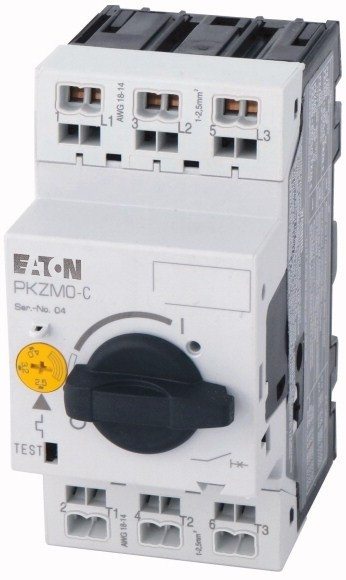

Interruttori per protezione motore secondo IEC/EN60947, a 3 poli grandezza PKZM0, con sganciatore termico regolabile e sganciatore magnetico istantaneo, sensibile alla mancanza di fase, fissaggio a vite o a scatto, con morsetti a molla, dimensioni di montaggio calotta 45mm, tensione nominale d'impiego Ue 690V, grado di protezione IP20, protetto contro i contatti con le dita secondo VDE 0106 T. 100, accessori disponibili: contatti ausiliari, sganciatore di tensione, attuatore di commutazione, piastra a clip
Scheda tecnica - EAO229674
Caratteristiche tecniche
larghezza (mm)
45
altezza (mm)
93
profondità (mm)
76
potenza d’esercizio nominale per AC-3, 400 V (kW)
0.55
con interruttore ausiliario integrato
NO
corrente nominale permanente Iu (A)
1.6
con sganciatore di minima tensione integrato
NO
numero di poli
3
tensione d’esercizio nominale (V)
690-690
interv. regolaz. sganciatore di sovraccarico (A)
1-1.6
interv. regolaz. sganciatore di sovraccarico (A)
1-1.6
grado di protezione (IP)
IP20
con protezione termica
SI
tipo di collegamento circuito elettrico principale
raccordo a molla
esecuzione dell’elemento di azionamento
manopola
tecnica di intervento
termomagnetico
potenza d’esercizio nominale per AC-3, 230 V (kW)
0.25
corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA)
150
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
25-25
sensibile a guasto di fase
SI
tipologia costruttiva dell'apparecchio
apparecchio da incasso, tecnica a installazione fissa
