Descrizione

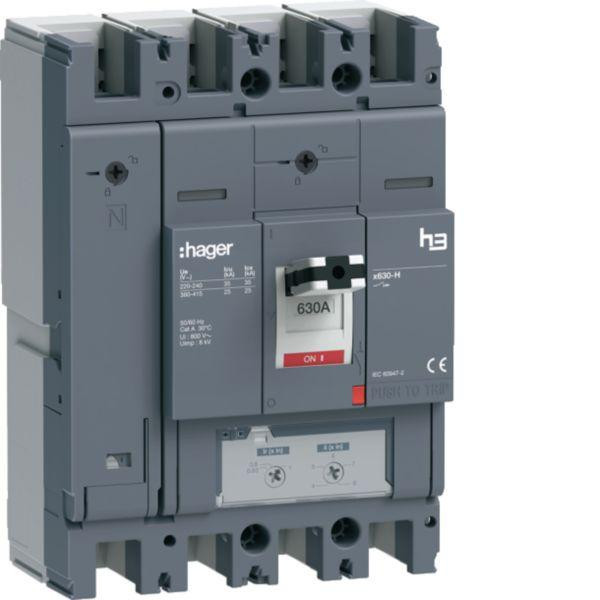

Interruttore automatico scatolato h3 serie x630, versione fissa a 4 poli con terminali frontali. Progettato per impianti industriali e del terziario, assicura protezione da sovraccarichi e cortocircuiti. Equipaggiato con sganciatore TM, ha una corrente nominale (In) di 630 A , tensione Ue di 415 V e potere di interruzione Icu pari a 25 kA, conforme alla norma CEI EN 60947-2.
Pagina produttore
Reach Declaration
Scheda tecnica
Guida alla sicurezza - HAGHHJ631DE
Declaration EPD (Environmental Product Declaration - HAGHHJ631DE
Declaration DOC CE (Declaration of conformity CE) - HAGHHJ631DE
Declaration REACH - HAGHHJ631DE
Declaration RoHS - HAGHHJ631DE
Caratteristiche tecniche
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
630
con sganciatore di minima tensione integrato
NO
numero di poli
4
interv. regolaz. sganciatore di sovraccarico (A)
400
numero di contatti ausiliari, invertitori
0
tensione nominale (V)
220
potenza dissipata (W)
145.2
grado di protezione (IP)
IP40
posiz. del collegam. per circuito elettrico principale
Davanti
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione dell’elemento di azionamento
Pomello ad ala
segnalatore di intervento presente
SI
corrente limite nominale di disinserz. al corto circuito a 400 V, 50 Hz (kA)
25
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
2520
adatto per montaggio su guida a cappello
NO
protezione dalle dispersioni a terra integrata
NO
azionamento a motore opzionale
SI
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
montaggio su guida a DIN opzionale
NO
apparecchio completo con unità di sicurezza
SI
Codice EAN
3250613201616
