Descrizione
Limitatore di sovratensione tipo 2• Installazione per la protezione da sovratensione secondo VDE 0100-443 (IEC 60364-4-44)• Capacità di scarica fino a 40 kA (8/20) per polo tramite varistori ad alte prestazioni• Limitatore modulare a cartuccia estraibile completa di sistema di disconnessione e indicatore visivo di stato• Connessione ad incastro con protezione da vibrazione • Plastica secondo UL 94 V-0• Le versioni FS sono dotate di contatto ausiliario in scambio pulito, privo di potenziale, per la segnalazione di guasto a distanzaUtilizzo: installazione in quadri principali e sottoquadri di distribuzione.
Scheda tecnica
Pagina Produttore

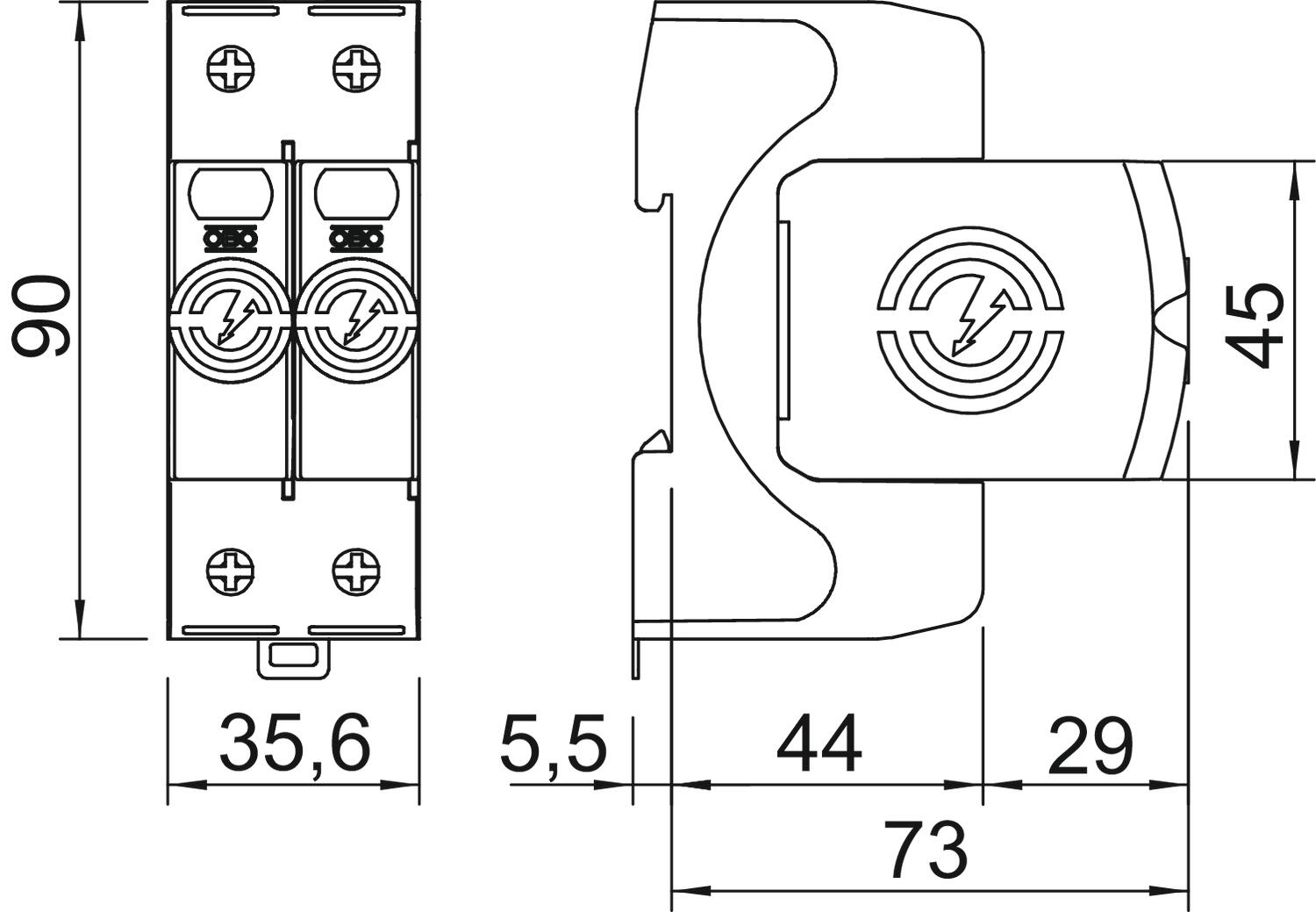

Disegno quotato
Istruzioni montaggio
Caratteristiche tecniche
tipo di montaggio
barra cieca 35 mm
con contatto telecomunicazioni
NO
dimensione
2 UM
livello di protezione (kV)
2.4
esecuzione dei poli
2
tensione permanente AC max. (V)
550
corrente impulsiva dispersione nominale (8/20) (kA)
15
tensione nominale AC (V)
480
forma della rete
altri
classe di prova tipo 2
SI
livello di protezione L-N (kV)
2.4
segnalazione nell’apparecchio
ottico
tensione permanente DC max. (V)
745
grado di protezione (IP)
IP20
resistente a corto circuito
SI
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
35
sez. max del conduttore flessibile (a filo sottile) (mm²)
35
Codice EAN
4012196159963
