Descrizione

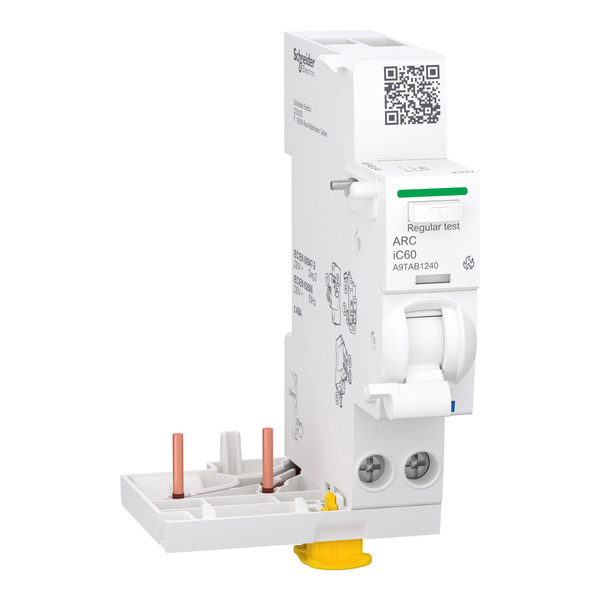

Questo prodotto Acti9 ARC iC60 è un blocco aggiuntivo per il rilevamento dei guasti da arco. È un 2P con 2 poli protetti e corrente nominale di 40 A In. Questo blocco aggiuntivo può essere associato a qualsiasi interruttore magnetotermico miniaturizzato Acti9 iC60 con corrente nominale da 6 A a 40 A e curva B o C. I suoi 2 unici indicatori VisiTrip riducono il tempo di intervento mostrando il circuito guasto e identificando rapidamente il tipo di guasto. Ha una resistenza elettrica fino a 10000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione di isolamento nominale Ui è 250 VCA. Il prodotto può essere agganciato su una guida DIN. La sua larghezza è di 2 passi da 9mm. Il colore del prodotto è bianco (RAL9003). Dimensioni comprese le sbarre di distribuzione: (L) 54 mm x (A) 91 mm x (P) 73 mm. Ha un grado di protezione IP20 (secondo la norma CEI EN 60529) e diventa IP40 installato nel quadro modulare. Questo prodotto è conforme alla norma CEI EN 62606.
Catalogo
Catalogo
Product End of Life Instructions
Scheda tecnica - SNRA9TAB1240
Progetto REACh
Immagini 360° - SNRA9TAB1240
Caratteristiche tecniche
funzione
Interruttore di protezione antincendio
tipo di tensione
AC
tensione di dimensionamento (kV)
230
larghezza in unità di suddivisione
3
tensione di commutazione nominale (A)
40
numero di commutatori di segnale
0
montaggio dell'apparecchio
Disgiuntore/interruttore magnetotermico
numero di contatti di riposo
0
numero di contatti di chiusura
0
numero di contatti invertitori
0
con auto test per funzione corrente differenziale
NO
adatto num. max dei poli dell’unità di contatto principale (totale)
1
adatto intensità di corrente max dell’unità di contatto principale (A)
40
