Descrizione

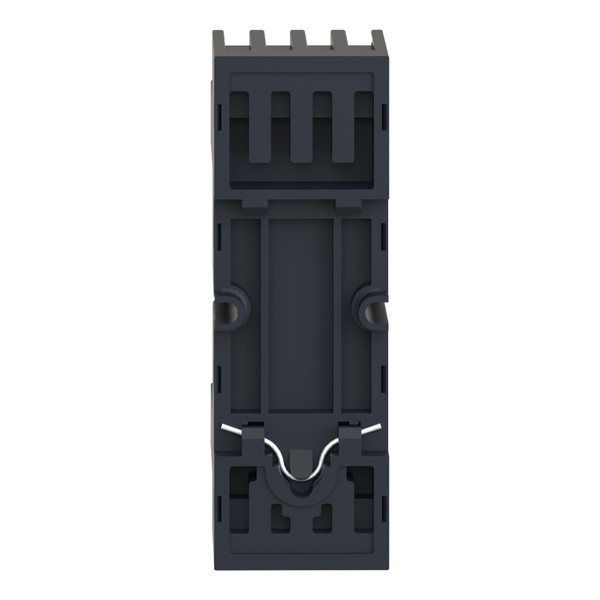

Il relè a innesto miniaturizzato appartiene alla gamma di relè elettromeccanici Harmony di Schneider Electric. Relè preassemblato montato su una base terminale a contatto misto con morsetto ed etichetta Relè elettromeccanico miniaturizzato 12A, 24 V DC, 2 NC/NO. Il relè pre-montato è pronto all'uso che consente di risparmiare tempo di assemblaggio. Offre inoltre un pulsante di prova bloccabile e un indicatore LED. Il collegamento della base relè miniaturizzata è mediante connettore a vite o morsetto a vite. Peso del relè preassemblato: 0,099 kg. Il suo design lo rende adatto a macchine industriali per i settori dell'imballaggio, del tessile e della climatizzazione. Inoltre si presta all'utilizzo su pannelli di comando dell'automazione, commutatori a bassa/media tensione, controlli motore, interfacce PLC, alimentatori, apparecchiature edili o medicali, controlli dell'illuminazione. È un prodotto conforme alle norme e alle certificazioni internazionali come IEC, UL, EAC, CSA, Lloyd's, RoHS e REACH. È venduta in confezione da 30 unità. I relè a innesto RXM sono una serie di relè a innesto industriali progettati per sistemi di automazione semplici e complessi e disponibili con 2 contatti NC/NO (12 A), 3 NC/NO (10 A) o 4 NC/NO (6 A).
Scheda tecnica - SNRRXM2AB2BDPVM
Immagini 360° - SNRRXM2AB2BDPVM
Caratteristiche tecniche
corrente nominale (A)
10
larghezza (mm)
27
altezza (mm)
79
profondità (mm)
78
con morsetti amovibili
SI
azionamento, polarità
Non polarizzato
comportamento di commutazione dell’azionamento
Monostabile
con contatti forzati
NO
tipo di contatto di commutazione
Altro
apparecchio completo con base
SI
esecuzione del collegamento elettrico
Raccordo a innesto
tens. alimentaz. pilota nominale Us DC (V)
24
materiale del rivestimento di contatto
Altro
grado di protezione (IP)
IP20
con indicatore a LED
SI
materiale del contatto
Altro
tipo di tensione per l’azionamento
DC
numero di contatti di riposo
0
numero di contatti di chiusura
0
numero di contatti invertitori
2
materiale dell’inserto del contatto
Altro
