Descrizione

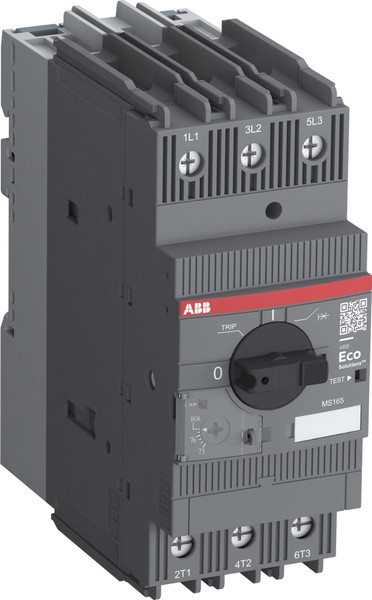

MS165 is a compact and powerful range for motor protection up to 45 kW (400 V) / 80 A in width of 55 mm. They offer a reliable protection for motors in the event of overload or phase failure. The devices have trip class 10. This type has also a clear and reliable indication of fault in a separate window in the event of short-circuit tripping. Further features are the build-in disconnect function, temperature compensation, trip-free mechanism and a rotary handle with a clear switch position indication. The manual motor starter (also known as motor protection circuit breaker or manual motor protector) is suitable for three- and single phase applications. The handle is lockable to protect against unauthorized changes. Auxiliary contacts, signaling contacts, undervoltage releases, shunt trips, power in-feed blocks are available as accessory. These are suitable throughout the MS116/MS132/MS165 range.
Pagina produttore - ABBMS16580
Scheda tecnica WEB
Immagini 360° - ABBMS16580
Caratteristiche tecniche
larghezza (mm)
55
altezza (mm)
142.65
profondità (mm)
122
potenza d’esercizio nominale per AC-3, 400 V (kW)
45
con interruttore ausiliario integrato
NO
corrente nominale permanente Iu (A)
80
con sganciatore di minima tensione integrato
NO
numero di poli
3
tensione d’esercizio nominale (V)
250
interv. regolaz. sganciatore di sovraccarico (A)
70
potenza dissipata (W)
24.99
grado di protezione (IP)
IP20
con protezione termica
SI
esecuzione dell’elemento di azionamento
Manopola
tecnica di intervento
Termomagnetico
potenza d’esercizio nominale per AC-3, 230 V (kW)
45
corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA)
30
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
1120
sensibile a guasto di fase
SI
tipologia costruttiva dell'apparecchio
Apparecchio completo nell'alloggiamento
Codice EAN
4013614536632
