Descrizione

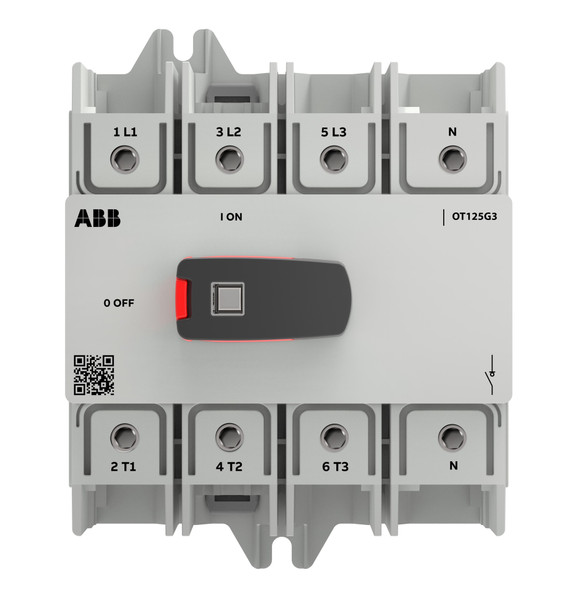

OT Plus Switch disconnector series. 4-pole front operated base mounted DIN-rail mountable switch disconnector suitable for panels with 45mm DIN cut-out. The switch disconnector has inbuilt screw terminals and comes with direct-mounted knob handle that can be padlocked and shaft can be mounted for external operation.
Pagina produttore - ABBOT125G3-4BSN2
Caratteristiche tecniche
larghezza (mm)
95.5
altezza (mm)
123
profondità (mm)
74.6
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
125
numero di poli
4
tensione d’esercizio nominale (V)
800
corrente di corto circuito nominale condizionale Iq (kA)
50
grado di protezione (IP), lato frontale
IP20
numero di contatti ausiliari, invertitori
0
numero di interruttori
1
bloccabile
NO
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione dell’elemento di azionamento
Altro
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
NO
esecuz. come interruttore di manutenzione/riparazione
SI
potenza d’esercizio nominale per AC-23, 400V (kW)
55
resistenza a corrente di breve durata Icw (kA)
2.5
colore dell’elemento di azionamento
Nero
adatto per fissaggio frontale a 4 fori
NO
adatto per fissaggio frontale centrale
NO
adatto per montaggio distributore
SI
max. tensione d’esercizio nominale Ue per AC (V)
800
azionamento a motore opzionale
NO
sganciatore di tensione opzionale
NO
tipologia costruttiva dell'apparecchio
Apparecchio completo nell'alloggiamento
corrente nominale permanente per AC-21, 400 V (A)
125
potenza di interruzione a 400 V (kW)
55
esecuzione come invertitore
NO
corrente nominale permanente a AC-23, 400V (A)
125
tipo di protezione (NEMA)
Altro
Codice EAN
6417019925592
