Descrizione

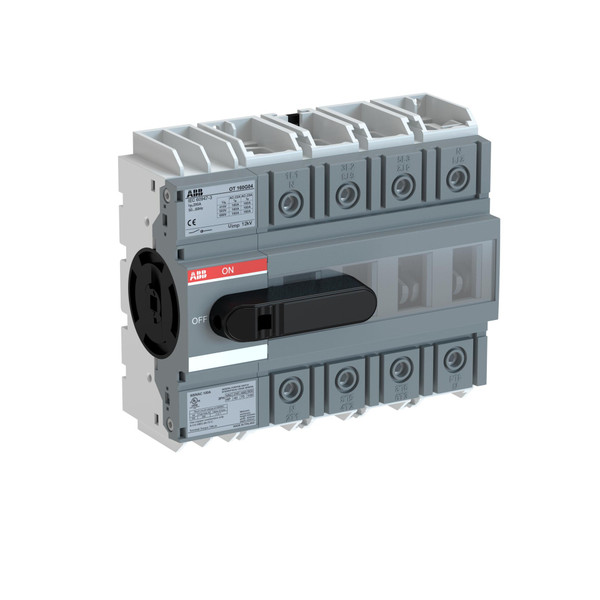

Codice Ordine: OT160G04K - La gamma di interruttori di manovra-sezionatori OT è adatta per vari tipi applicazioni, fra cui sezionatore generale di macchina, distribuzione dell'energia, motor control centers o impianti fotovoltaici. Riduzione dei tempi e dei costi di installazione e degli ingombri Gli apparecchi possono essere installati in qualsiasi direzione. Le diverse opzioni di montaggio, la struttura modulare e l'ampia gamma di accessori rendono l'installazione estremamente flessibile. Migliore utilizzabilità Sezionatori di terra appositamente integrati con possibilità di montaggio a pavimento e comando ruotato di 90°. Tempo di progettazione ridotto Modelli con ampia distanza di fase studiati per una disposizione standard delle sbarre dei quadri. Alte prestazioni Gli interruttori di manovra-sezionatori OT possono essere utilizzati nelle applicazioni più critiche.
Pagina produttore - ABBOT160G04K
Scheda tecnica WEB
Caratteristiche tecniche
larghezza (mm)
150
altezza (mm)
130
profondità (mm)
73
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
160
numero di poli
4
tensione d’esercizio nominale (V)
1000
corrente di corto circuito nominale condizionale Iq (kA)
50
grado di protezione (IP), lato frontale
IP20
numero di contatti ausiliari, invertitori
0
numero di interruttori
1
bloccabile
NO
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione dell’elemento di azionamento
Altro
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
NO
esecuz. come interruttore di manutenzione/riparazione
SI
potenza d’esercizio nominale per AC-23, 400V (kW)
75
resistenza a corrente di breve durata Icw (kA)
4
colore dell’elemento di azionamento
Nero
adatto per fissaggio frontale a 4 fori
NO
adatto per fissaggio frontale centrale
NO
max. tensione d’esercizio nominale Ue per AC (V)
1000
azionamento a motore opzionale
NO
sganciatore di tensione opzionale
NO
tipologia costruttiva dell'apparecchio
Apparecchio completo nell'alloggiamento
corrente nominale permanente per AC-21, 400 V (A)
160
potenza di interruzione a 400 V (kW)
75
esecuzione come invertitore
NO
corrente nominale permanente a AC-23, 400V (A)
160
tipo di protezione (NEMA)
Altro
Codice EAN
6417019666259
