Descrizione

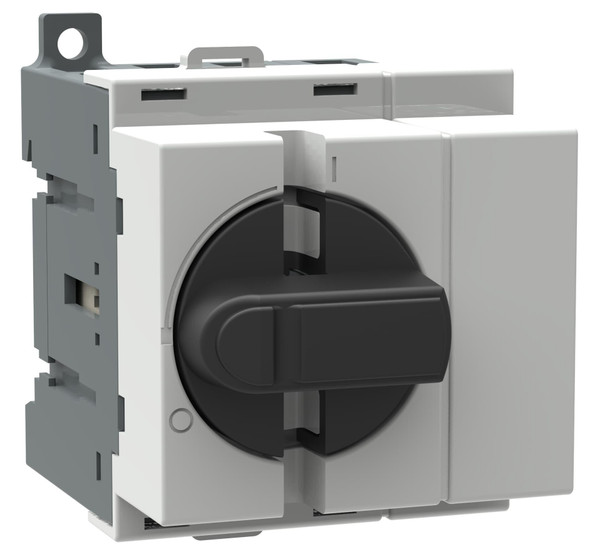

Codice Ordine: M970570 - Sono studiati per il sezionamento delle linee elettriche secondo la CEI EN 60947-3, consentendo la manutenzione dei dispositivi collegati a valle in sicurezza, e per il comando sotto carico. Il meccanismo di apertura rapido e sicuro garantisce prestazioni molto elevate sia in corrente alternata che continua. La gamma è accessoriabile con contatti ausiliari e blocco porta. Per le versioni di portata superiore a 40 A la manopola fornita di serie consente la funzione di “blocco porta” con la possibilità di inserire un lucchetto.
Pagina produttore - ABBM970570
Scheda tecnica WEB
Immagini 360° - ABBM970570
Caratteristiche tecniche
larghezza (mm)
68
altezza (mm)
48
profondità (mm)
73
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
40
numero di poli
4
tensione d’esercizio nominale (V)
750
grado di protezione (IP), lato frontale
IP20
numero di contatti ausiliari, invertitori
0
numero di interruttori
1
bloccabile
NO
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
NO
esecuz. come interruttore di manutenzione/riparazione
SI
potenza d’esercizio nominale per AC-23, 400V (kW)
11
resistenza a corrente di breve durata Icw (kA)
0.5
adatto per fissaggio frontale a 4 fori
NO
adatto per fissaggio frontale centrale
NO
adatto per montaggio distributore
SI
max. tensione d’esercizio nominale Ue per AC (V)
750
azionamento a motore opzionale
NO
sganciatore di tensione opzionale
NO
tipologia costruttiva dell'apparecchio
Apparecchio completo nell'alloggiamento
corrente nominale permanente per AC-21, 400 V (A)
40
potenza di interruzione a 400 V (kW)
11
esecuzione come invertitore
NO
corrente nominale permanente a AC-23, 400V (A)
23
tipo di protezione (NEMA)
Altro
Codice EAN
6417019158419
