Descrizione

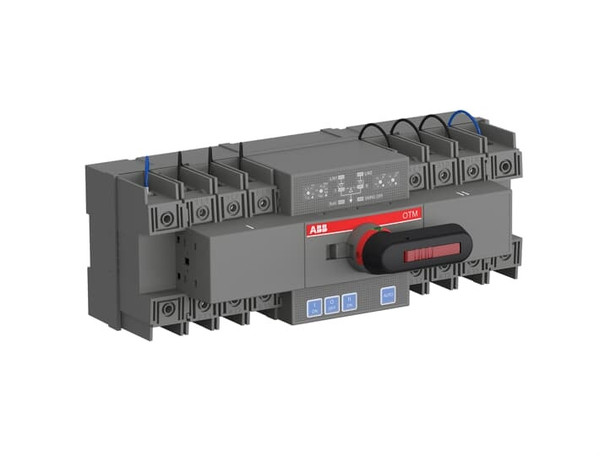

Automatic transfer switch, motor operated, open transition type 1-0-2. Self-supplied unit with adjustable operating parameters.
Pagina produttore - ABBOTM125F4C21D400C
Scheda tecnica WEB
Caratteristiche tecniche
larghezza (mm)
286
altezza (mm)
103
profondità (mm)
131
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
numero di poli
4
tensione d’esercizio nominale (V)
380
grado di protezione (IP), lato frontale
IP20
numero di contatti ausiliari, invertitori
0
numero di interruttori
1
bloccabile
NO
azionamento a motore integrato
SI
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione dell’elemento di azionamento
Altro
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
NO
esecuz. come interruttore di manutenzione/riparazione
SI
potenza d’esercizio nominale per AC-23, 400V (kW)
45
resistenza a corrente di breve durata Icw (kA)
2.5
colore dell’elemento di azionamento
Nero
adatto per fissaggio frontale a 4 fori
SI
adatto per fissaggio frontale centrale
NO
adatto per montaggio distributore
SI
adatto per costruzione intermedia
NO
max. tensione d’esercizio nominale Ue per AC (V)
800
azionamento a motore opzionale
NO
sganciatore di tensione opzionale
NO
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica con inserto a innesto
corrente nominale permanente per AC-21, 400 V (A)
125
potenza di interruzione a 400 V (kW)
45
esecuzione come invertitore
NO
corrente nominale permanente a AC-23, 400V (A)
90
tipo di protezione (NEMA)
1
Codice EAN
6417019815640
