Descrizione

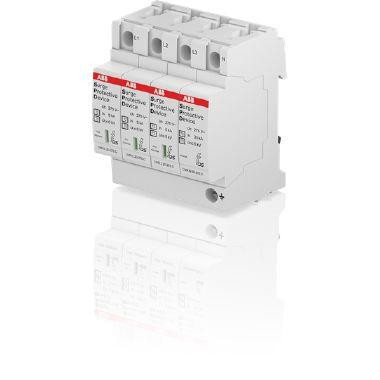

Codice Ordine: OVR233N20275 - Gli scaricatori di Tipo 2+3 sono adatti all'installazione nei quadri intermedi e vicino alle apparecchiature terminali e proteggono dalla fulminazione indiretta. In generale sono adatti all'installazione il più vicino possibile alle apparecchiature sensibili da proteggere. il tipo 3 permette la protezione secondo la curva 1,2/50 con un livello di tensione residua molto basso
Scheda tecnica WEB
Pagina produttore - ABBOVR233N20275
Immagini 360° - ABBOVR233N20275
Caratteristiche tecniche
tipo di montaggio
Altro
con contatto telecomunicazioni
NO
numero di conduttori (esclusa terra)
4
dimensione
4 UM
livello di protezione (kV)
1.4
tensione permanente AC max. (V)
275
corrente impulsiva dispersione nominale (8/20) (kA)
5
tensione nominale AC (V)
400
classe di prova tipo 2
SI
livello di protezione L-N (kV)
1.8
segnalazione nell’apparecchio
Ottico
grado di protezione (IP)
IP20
livello di protezione N-PE (kV)
1.4
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
25
sez. max del conduttore flessibile (a filo sottile) (mm²)
16
forma della rete DC
NO
forma della rete IT
NO
forma della rete TN
SI
forma della rete TN-C
NO
forma della rete TN-S
SI
forma della rete TT
SI
altre forme della rete
NO
forma della rete TN-C-S
SI
max. corrente di scarica (8/20) (kA)
5
resistenza di cortocircuito (Isccr) (kA)
100
max dispositivo protez. sovracorrente, collegam. in parallelo (fusibile) (A)
125
max dispositivo protez. da sovracorrente, collegam. in serie (fusibile) (A)
125
Protezione da cortocircuito integrata
NO
Assenza di correnti di dispersione
SI
Codice EAN
3660308519924
