Descrizione

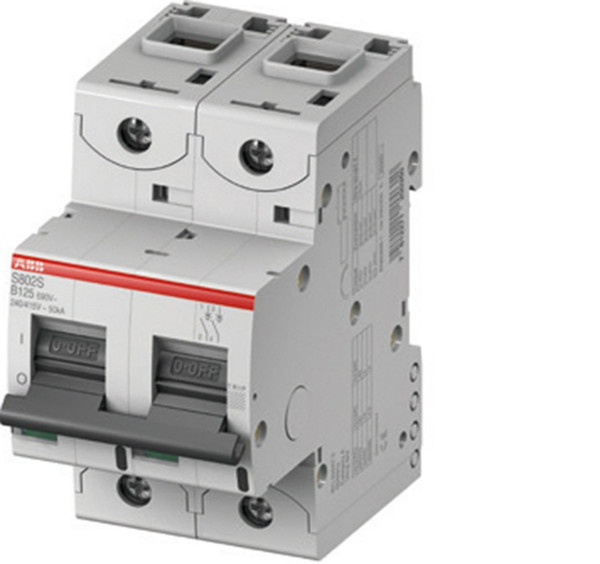

Codice Ordine: S120062 - Gli interruttori magnetotermici System pro M compact S800 ad alte prestazioni proteggono le installazioni da sovraccarichi e corto circuiti, assicurando affidabilità e sicurezza nelle operazioni. Sono disponibili in diverse caratteristiche (B, C, D, K, e solo magnetico), configurazioni (1P, 2P, 3P, 4P), potere di interruzione (fino a 50 kA a 230/400 V CA ) e correnti nominali (fino a 125 A). Tutti gli interruttori magnetotermici della gamma S800 sono conformi alle norme CEI-EN 60898-1, CEI- EN 60947-2, consentendo l'uso per applicazioni commerciali e industriali. Associabili ai blocchi differenziali serie DDA 800
Pagina produttore - ABBS120062
Istruzioni per l'uso - ABBS120062
Dichiarazione REACH - ABBS120062
Dichiarazione RoHS - ABBS120062
Immagini 360° - ABBS120062
Caratteristiche tecniche
tipo di tensione
AC/DC
profondità di incasso (mm)
82.5
corrente di dimensionamento (A)
16
tensione di dimensionamento (kV)
400
frequenza (GHz)
50
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
690
classe di limitazione energetica
3
categoria di sovratensione
4
grado di inquinamento
3
larghezza in unità di suddivisione
3
antideflagrante
NO
potenza dissipata (W)
6.2
grado di protezione (IP)
IP20
numero di poli protetti
2
conduttore neutro a connessione
NO
sezione conduttore collegabile unifilare (mm²)
0
sezione conduttore collegabile multifilare (mm²)
0
temperatura ambiente durante il funzionamento (°C)
-40
montaggio a incasso
NO
dispositivi supplementari possibili
SI
numero di poli (totale)
2
resistenza di tensione ad impulso nominale Uimp (kV)
8
Codice EAN
7612271200626
