Descrizione

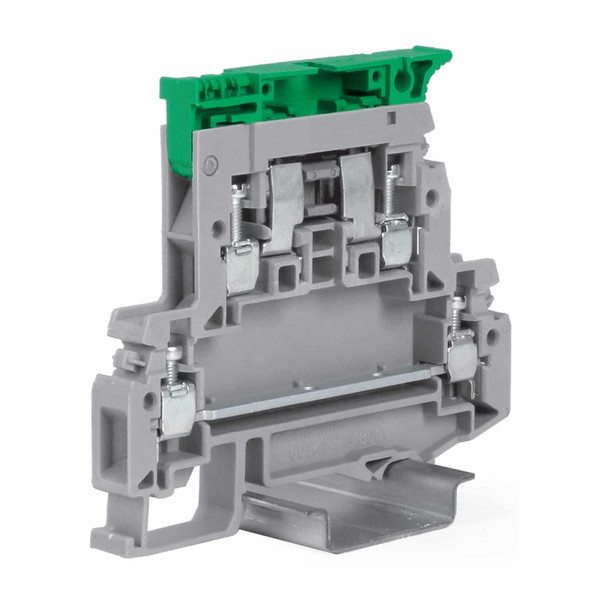

Morsetto a circuiti sovrapposti, livello superiore portafusibile/portadiodo, inferiore passante. Corrente nominale di 6.3A sul livello superiore, di 32A su quello inferiore.
Scheda Tecnica - CBRDA200GR
Caratteristiche tecniche
tipo di montaggio
Guida DIN (top hat rail) 35 mm
colore
Grigio
larghezza (mm)
0
altezza (mm)
0
profondità (mm)
0
tensione di dimensionamento (kV)
800
temperatura d’esercizio (°C)
-40
classe di infiammabilità del materiale isolante secondo UL 94
V0
piastra di chiusura necessaria
SI
esecuzione collegamento elettrico 1
Raccordo a vite
esecuzione collegamento elettrico 2
Raccordo a vite
esecuzione del fusibile
Fusibile G 5x20 mm
esecuzione del portafusibili
Innestabile
tipo di elemento di visualizzazione del difetto
Senza
tens. alimentaz. per la visualizzaz. del difetto (V)
0
numero di piani
2
sezione conduttore collegabile unifilare (mm²)
0.2
sez. conduttore collegabile a filo sottile con bussola d'estremità (mm²)
0.2
sez. conduttore collegabile a filo sottile senza bussola d'estremità (mm²)
0.2
sezione conduttore collegabile multifilare (mm²)
0.2
materiale del corpo isolante
Materiale termoplastico
corrente nominale In (A)
6.3
