Descrizione

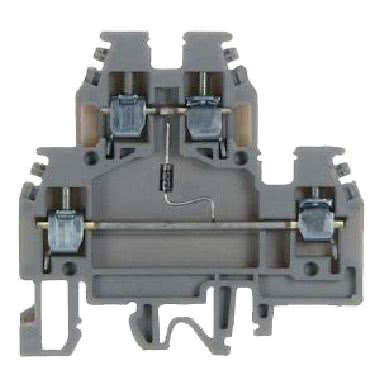

MORSETTI CON COMPONENTI ELETTRONICI SERIE DAS a circuiti sovrapposti diodo 1n4007 collegato tra i due piani con possibilità di effettuare il ponte parallelo su livello superiore ed inferiore (DAS.4/A e DAS.4/B; altre versioni solo inferiore)
Scheda Tecnica - CBRDS114GR
Caratteristiche tecniche
tipo di montaggio
Guida DIN (top hat rail)/G-rail TH35/G32
colore
Grigio
larghezza (mm)
0
altezza (mm)
0
profondità (mm)
0
tensione di dimensionamento (kV)
630
temperatura d’esercizio (°C)
-40
classe di infiammabilità del materiale isolante secondo UL 94
V0
piastra di chiusura necessaria
SI
esecuzione collegamento elettrico 1
Raccordo a vite
esecuzione collegamento elettrico 2
Raccordo a vite
tipo di elemento costruttivo
Diode
numero di piani
2
numero di punti di fissaggio per ogni piano
2
piani interni esclusi con ponte
SI
sezione conduttore collegabile unifilare (mm²)
0.2
sez. conduttore collegabile a filo sottile con bussola d'estremità (mm²)
0.2
sez. conduttore collegabile a filo sottile senza bussola d'estremità (mm²)
0.2
sezione conduttore collegabile multifilare (mm²)
0.2
materiale del corpo isolante
Materiale termoplastico
corrente nominale In (A)
32
esecuzione antideflagrante 'Ex e'
NO
