Descrizione

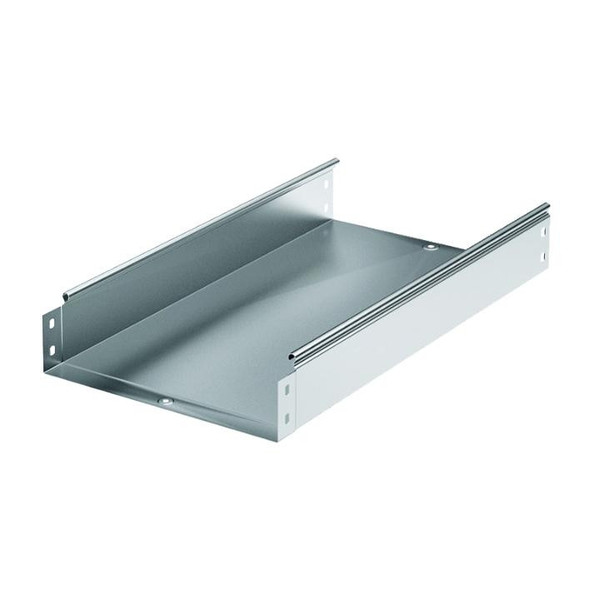

Conforme alla norma EN 50085. Grazie ad una particolare sagomatura delle estremità, ottenuta per imbutitura durante la fase di profilatura della lamiera, il collegamento tra gli elementi rettilinei della Serie C5 avviene tramite “incastro” (“Maschio/Femmina”), limitando pertanto l'uso dei giunti lineari a poche situazioni. In tutti gli elementi rettilinei è presente una bordatura continua sui fianchi. In centro ad ogni estremità delle basi un'area anulare a rilievo e appositamente forata, garantisce la “connessione elettrica”. La presenza di una bordatura continua sui fianchi (bordi) garantisce una maggiore tenuta ai carichi e consente l’assemblaggio di tutti i coperchi del sistema senza ricorso a viti o “clips”. L’assemblaggio dei vari componenti è realizzato tramite viti (con quadro sottotesta), dadi, rondelle, sempre da ordinare a parte.
Scheda tecnica PDF
Caratteristiche tecniche
tipo di connessione
Flexible PCB-connector
colore della scatola
Nero
tensione di dimensionamento (kV)
160
numero di poli
13
esecuzione del contatto
Presa
materiale della scatola
Plastica
rivestimento scatola
Other
temperatura d’esercizio (°C)
-50
classe di infiammabilità del materiale isolante secondo UL 94
V0
tensione impulsiva nominale (kV)
2.5
esecuzione del collegamento elettrico
Push-in clamp connection
materiale del rivestimento di contatto
Tin
categoria di sovratensione
III
grado di inquinamento
2
tipo di cavo collegabile
Tubular cable
dimensione modulare dei collegamenti (mm)
3.5
dimensione modulare dei contatti (mm)
3.5
sezione conduttore collegabile unifilare (mm²)
0.14
sez. conduttore collegabile a filo sottile con bussola d'estremità (mm²)
0.25
sez. conduttore collegabile a filo sottile senza bussola d'estremità (mm²)
0.14
grado di protezione (IP), montato
Other
con conduttore di protezione
NO
materiale del corpo isolante
Polyamide (PA)
materiale del contatto
Rame
angolo contatto/collegamento del conduttore
180° (orizzontale)
corrente nominale In (A)
17.1
