Descrizione

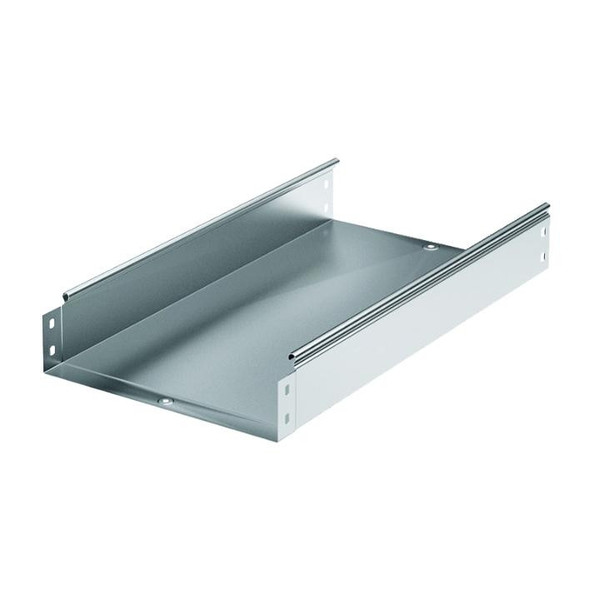

Conforme alla norma EN 50085. Grazie ad una particolare sagomatura delle estremità, ottenuta per imbutitura durante la fase di profilatura della lamiera, il collegamento tra gli elementi rettilinei della Serie C5 avviene tramite “incastro” (“Maschio/Femmina”), limitando pertanto l'uso dei giunti lineari a poche situazioni. In tutti gli elementi rettilinei è presente una bordatura continua sui fianchi. In centro ad ogni estremità delle basi un'area anulare a rilievo e appositamente forata, garantisce la “connessione elettrica”. La presenza di una bordatura continua sui fianchi (bordi) garantisce una maggiore tenuta ai carichi e consente l’assemblaggio di tutti i coperchi del sistema senza ricorso a viti o “clips”. L’assemblaggio dei vari componenti è realizzato tramite viti (con quadro sottotesta), dadi, rondelle, sempre da ordinare a parte.
Scheda tecnica PDF
Caratteristiche tecniche
colore
Senza
larghezza (mm)
50
esecuzione
Senza connettore
altezza (mm)
50
superficie
Zincato a nastro
spessore del materiale (mm)
0.6
perforazione laterale
NO
qualità del materiale
Altro
lunghezza (cm)
2030
materiale
Acciaio
foro per montaggio nel pavimento
NO
sezione utile (mm²)
2500
schema di foratura NATO
NO
acciaio inossidabile, decapato
NO
con parte superiore
NO
