Descrizione

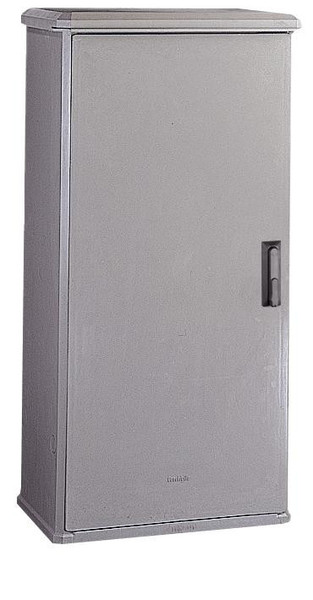

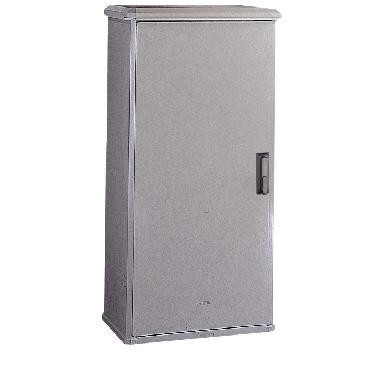

Stampato in SMC (vetroresina) – Colore grigio RAL 7040. Cerniere interne in resina termoplastica a base poliarillamidica rinforzata con fibra di vetro (IXEF). Parti metalliche esterne in acciaio inox o in acciaio tropicalizzato e verniciato grigio, elettricamente isolate con l’interno. Conforme a norma CEI EN 62208. Tensione nominale di isolamento Ui 690V. Porta incernierata completa di chiusura tipo cremonese azionabile con maniglia a scomparsa agibile mediante serratura di sicurezza a cifratura unica (cod.21). Prese d’aria inferiori e sottotetto per ventilazione naturale interna. Parete di fondo dotata di inserti annegati di stampaggio in ottone per applicazione apparecchiature direttamente o attraverso piastra di fondo. Telaio di ancoraggio da ordinare separatamente. Grado di protezione IP 44 secondo CEI EN 60529, IK 10 secondo CEI EN 62262.
Caratteristiche tecniche
colore
grigio
larghezza (mm)
720
altezza (mm)
1394
profondità (mm)
450
numero RAL
7040
con piastra di montaggio
NO
numero di porte
1
numero di serrature
1
montaggio a parete
SI
prestampaggi in rilievo
NO
esecuzione EMC
NO
con porta di visione
NO
accoppiabile
SI
qualità del materiale
plastica rinforzata con fibra di vetro
materiale
altri
resistenza agli urti
IK10
grado di protezione (IP)
IP44
adatto per installazione esterna
SI
piastra di montaggio a profondità regolabile
NO
con porta di ventilazione
NO
esecuzione della superficie
non trattato
con porta posteriore
NO
incasso a parete
NO
con parte superiore
NO
tetto inclinato
NO
fissaggio al palo
NO
coperchio trasparente
NO
Dissipaz. termica (Delta T = 20 K) secondo IEC/TR 60890 (W)
230.8
max carico ammissibile della custodia secondo IEC 62208 (N)
90
Modello da parete da terra
SI
indipendente
SI
Modello ad angolo
NO
Montaggio intermedio
SI
