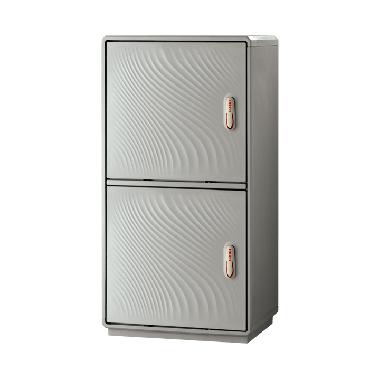

Descrizione
Tensione nominale di isolamento Ui 690V. Completi di telaio di ancoraggio per installazione su basamento in calcestruzzo. Porte incernierate complete di chiusura azionabile con maniglia a scomparsa e serratura di sicurezza a cifratura unica Y21 su tutti i vani (cilindro a profilato DIN18252 - a richiesta cifrature differenziate). Lato di apertura ante modificabile in opera, anche su singolo vano. Disposizione dei vani (superiore/inferiore) modificabile in opera secondo le necessità di installazione apparecchiature e accessori interni (sistema DOTPER®). Equipaggiabili con piastre di fondo e accessori dedicati per realizzazione quadri. Pareti di fondo munite di borchie predisposte per inserimento inserti filettati con prigioniero per fissaggio accessori M6 x 20. Setto di chiusura inferiore con passacavi conici e guarnizione di tenuta. Materiale: vetroresina, colore RAL 7035. Maniglia in resina termoplastica. Tenone di manovra in acciaio zincato. Aste e paletti interni in acciaio con trattamento GEOMET 321. Cerniere esterne non accessibili in acciaio inox. Telaio in acciaio zincato e verniciato. Guarnizioni di tenuta realizzate in EPDM espanso. Certificazione IMQ secondo norma CEI EN 62208. Grado di protezione IP55 secondo CEI EN 60529, IK10 secondo CEI EN 62262. Predisposti per esecuzione di apparecchiature in classe II secondo CEI 64-8/4.
Caratteristiche tecniche
colore
Grigio
larghezza (mm)
580
altezza (mm)
1120
profondità (mm)
330
numero RAL
7035
con piastra di montaggio
NO
numero di porte
2
numero di serrature
2
montaggio a parete
NO
prestampaggi in rilievo
SI
esecuzione EMC
NO
con porta di visione
NO
accoppiabile
SI
qualità del materiale
GRP (plastica rinforzata con fibra di vetro)
materiale
Altro
resistenza agli urti
IK10
grado di protezione (IP)
IP55
piastra di montaggio a profondità regolabile
SI
con porta di ventilazione
NO
esecuzione della superficie
Non trattato
con porta posteriore
NO
incasso a parete
NO
con parte superiore
NO
tetto inclinato
NO
fissaggio al palo
NO
coperchio trasparente
NO
Dissipaz. termica (Delta T = 20 K) secondo IEC/TR 60890 (W)
142
max carico ammissibile della custodia secondo IEC 62208 (N)
120
Modello da parete da terra
NO
indipendente
SI
Modello ad angolo
NO
Montaggio intermedio
SI
