Descrizione

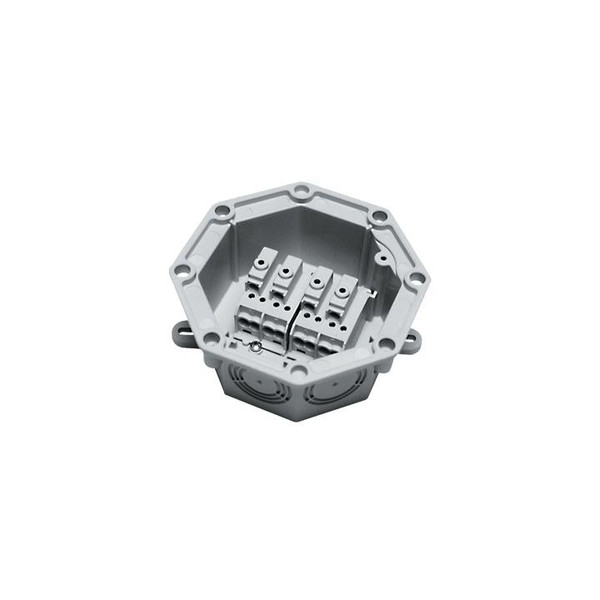

Cassette complete di morsettiera multipla quadripolare con base in materiale termoplastico PA6V0, grado di protezione IP20. Corpo cassetta e coperchio realizzati in materiale termoplastico poliammide PA6V0+30% f.v. Colore grigio RAL 7035. Viti coperchio antiperdenti. Guarnizione di tenuta in poliuretano espanso resistente agli agenti atmosferici e ai raggi UV. Predisposizione mediante foratura all’applicazione di accessori per ingresso/uscita/derivazione cavi quali: raccordi tubo/cassetta; pressacavi; disposti n. 4 ortogonalmente a 90° tra loro rispetto il perimetro della cassetta o in alternativa n. 3 a 45° nella parte inferiore della cassetta. Viti coperchio antiperdenti. Complete di 3 passacavi conici. Applicazioni/installazioni: per impianti industriali, per illuminazione pubblica, per alimentazione di quadri di distribuzione con cavi uni/multipolari. Per installazione esterna a parete con fissaggio mediante chiodi o tasselli, incassate a muro o a palo mediante staffa di fissaggio (da ordinare separatamente) per impianti con cavi aerei precordati. Esecuzioni vuote in classe II. Grado di protezione IP 54 secondo CEI EN 60529, IK09 secondo CEI EN 62262.
Caratteristiche tecniche
colore
Grigio
larghezza (mm)
128
esecuzione
Scatola di derivazione
senza alogeni
NO
profondità (mm)
63
forma
Altro
superficie
Non trattato
attrezzatura
Morsetto a vite
tensione di isolamento nominale Ui (V)
250
lunghezza (cm)
128
piombabile
NO
temperatura di impiego (°C)
-25
materiale
Altro
numero di ingressi
4
esecuzione antideflagrante testata
NO
fissaggio del coperchio
Avvitato
sezione max. del conduttore (mm²)
10
con schermatura
NO
resistente alle intemperie
SI
grado di protezione (IP)
IP54
per diametro del tubo
32 mm
inserimento dal retro
NO
allineabile
NO
tipo di passaggio nella scatola
Membrana graduata ritagliabile
esecuzione coperchio
Coperchio di montaggio
colabile
NO
massa colabile in dotazione
NO
coperchio trasparente
NO
installazione nel terreno
NO
montaggio sott'acqua
NO
