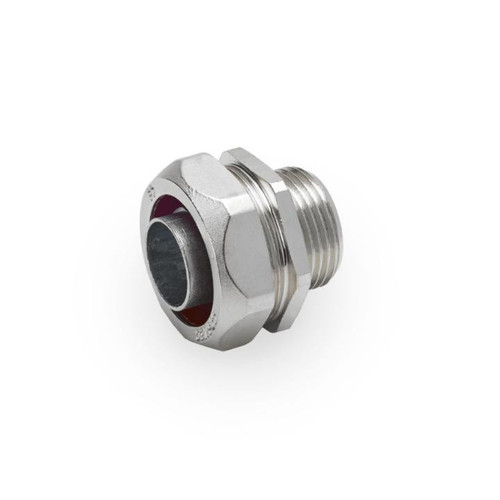

Descrizione

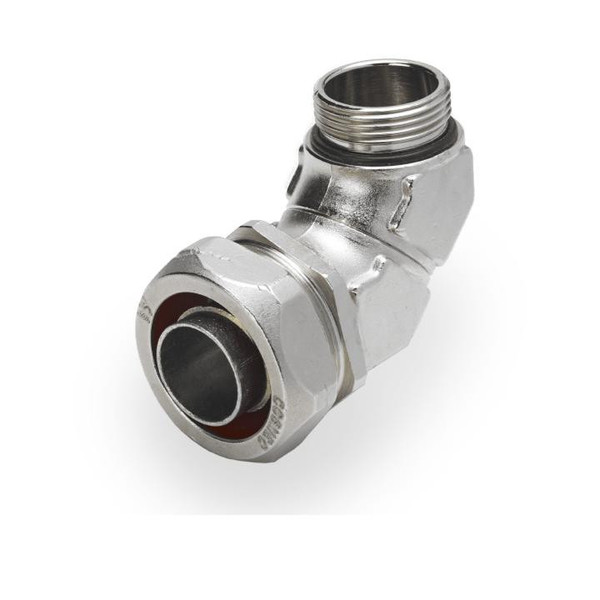

Raccordi curvi a 90° per tubi metallici flessibili. Sono prodotti in ottone, nichelati successivamente per conferire una migliore resistenza alle avverse condizioni ambientali in cui saranno utilizzati. E' realizzato mediante l’accoppiamento di due elementi curvi a 45° perfettamente allineati, la tenuta è garantita da una guarnizione o-ring. Il loro utilizzo è consigliato per una corretta applicazione dei tubi flessibili evitando pieghe e torsioni che danneggerebbero sia i tubi che i cavi al loro interno, ottenendo inoltre una riduzione di ingombro nei cablaggi. Sono prodotti con filetto Metrico ISO in conformità con le norme CEI EN 60423.
Caratteristiche tecniche
esecuzione
Curva a 90°
superficie
Nichelato
lunghezza della filettatura (mm)
10
lunghezza totale (m)
forma costruttiva
Filettatura esterna
materiale della scatola
Ottone
temperatura di impiego (°C)
60
filettatura girevole
NO
tipo di filettatura
Metrico
minimo diametro interno del flessibile (mm)
20.5
altezza totale (m)
ammesso in combinazione con guaina protettiva CSA
NO
monopezzo
NO
grado di protezione (IP) in funzione della guaina
66
ammesso in combinazione con guaina protettiva UL
NO
ammesso in combinazione con guaina protettiva FI
NO
diametro esterno più grande (mm)
2
numero di ingressi
1
dimensione della filettatura CTG G
diametro nominale (mm)
20.5
dimensione nominale in pollici
3/4 di pollice
con collegamento di terra
NO
dimensione di collegamento filettatura
M16 x 1.5
ammesso in combinaz. con guaina protettiva DIN EN 61386-23
SI
tipo collegamento del raccordo a vite alla scatola
Filettatura
