Descrizione

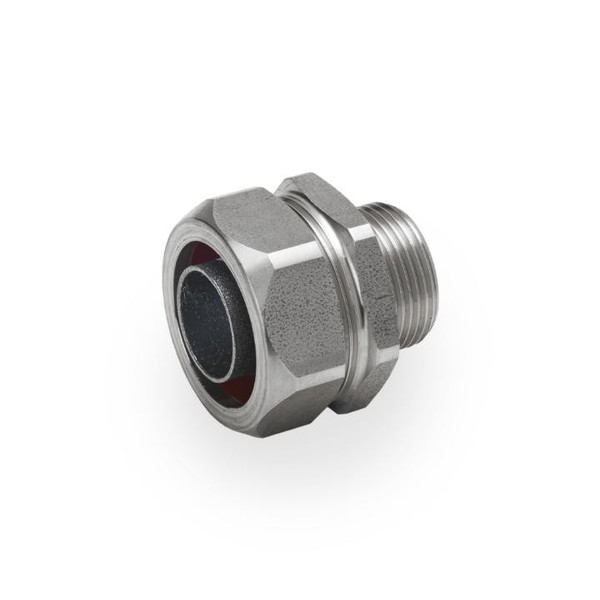

Raccordi prodotti in acciaio inox AISI 316L (X2CrNi- Mo17-12-2 1.4404 UNI EN10088-1), per essere utilizzati nei luoghi in cui i raccordi tradizionali in ottone nichelato non sono ritenuti sufficientemente resistenti alle condizioni ambientali. Le caratteristiche di funzionamento sono identiche a quelle dei raccordi in ottone nichelato Cod. 6014. Realizzati nella versione: maschio fisso. La filettatura è Metrica ISO in conformità con le norme CEI EN 60423. Temperatura di esercizio: da -15° a +60 ° C (sistemi IMQ), da -40°C a + 80° C.
Caratteristiche tecniche
esecuzione
Diritto
superficie
Non trattato
lunghezza della filettatura (mm)
13
lunghezza totale (m)
forma costruttiva
Filettatura esterna
materiale della scatola
Acciaio inox
temperatura di impiego (°C)
80
filettatura girevole
NO
tipo di filettatura
Metrico
minimo diametro interno del flessibile (mm)
26.5
altezza totale (m)
ammesso in combinazione con guaina protettiva CSA
NO
monopezzo
NO
grado di protezione (IP) in funzione della guaina
40
ammesso in combinazione con guaina protettiva UL
NO
ammesso in combinazione con guaina protettiva FI
NO
diametro esterno più grande (mm)
35
numero di ingressi
1
dimensione della filettatura CTG G
diametro nominale (mm)
27
dimensione nominale in pollici
1 pollice
con collegamento di terra
NO
dimensione di collegamento filettatura
M32×1,5
ammesso in combinaz. con guaina protettiva DIN EN 61386-23
SI
tipo collegamento del raccordo a vite alla scatola
Filettatura
