Descrizione

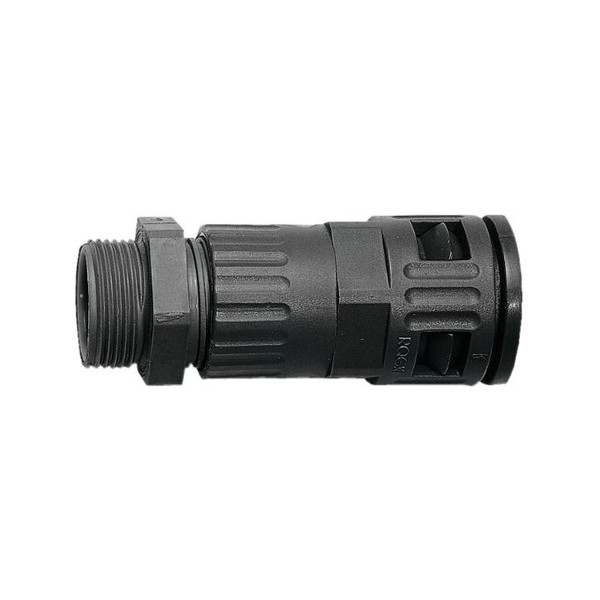

Raccordi pressacavo filetto maschio plastico realizzati in poliammide, colore nero. Sono composti da un corpo con terminale femmina al cui interno è alloggiato un gommino in TPE e da un elemento con filettature tipo maschio. La compressione esercitata sul gommino durante l’avvitamento dei due componenti, provoca il serraggio del cavo e la relativa tenuta stagna, garantendo inoltre una notevole resistenza allo strappo. Filettatura PG secondo DIN 40430.
Caratteristiche tecniche
colore
Nero
esecuzione
Diritto
tipo di connessione
Filettatura
lunghezza della filettatura (mm)
10
lunghezza totale (m)
72
forma costruttiva
Filettatura esterna
temperatura di impiego (°C)
120
filettatura girevole
NO
tipo di filettatura
Altro
minimo diametro interno del flessibile (mm)
16.5
altezza totale (m)
29.5
ammesso in combinazione con guaina protettiva UR
SI
ammesso in combinazione con guaina protettiva CSA
SI
ammesso in combinaz. con guaina protettiva Lloyd’s Register
SI
materiale
Poliammide
diametro esterno più grande (mm)
21.2
materiale della filettatura
Poliammide
diametro nominale (mm)
21.2
dimensione nominale in pollici
1/2 pollice
grado di protezione (IP)
IP68
dimensione di collegamento filettatura
PG16
ammesso in combinaz. con guaina protettiva DIN EN 61386-23
SI
