Descrizione

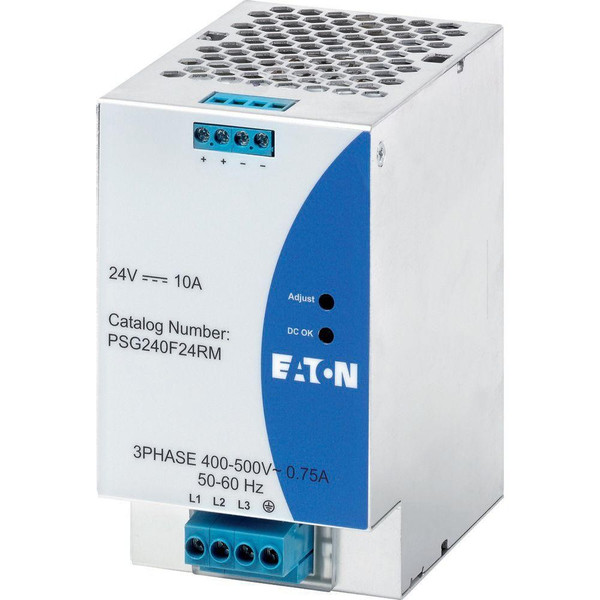

Modulo di alimentazione, Assortimento: Alimentazioni PSG, Sotto gamma: alimentatore, Descrizione: Power Boost tramite corrente nominale 1,5 volte per 5s, PELV (EN 60204), SELV (EN 60950), Larghezza: 70 mm, Altezza: 121 mm, Profondità: 117.3 mm, a 3 fasi, Campo d'ingresso tensione: 320 - 600 V AC, (450 - 800 V DC), Tensione nominale d'ingresso: 3 x 400 - 500 V AC, Tensione nominale di uscita: 24 V DC (± 2%), Corrente nominale di uscita: 10 A, Campo di taratura della tensione di uscita: 24 - 28 V DC, Potenza nominale di uscita: 240 W, Grado di protezione: IP20, Dissipazione: 26,7 W
Istruzioni di montaggio - EAO172884
Declaration DOC CE (Declaration of conformity CE) - EAO172884
Declaration DOC CE (Declaration of conformity CE) - EAO172884
Caratteristiche tecniche
larghezza (mm)
110
altezza (mm)
145
profondità (mm)
160
altezza totale (mm)
121
assorbimento di potenza (kW)
300
montaggio a parete
NO
larghezza di montaggio (mm)
70
adatto per installazione in serie
SI
adatto per funzioni di sicurezza
NO
larghezza in unità di suddivisione
0
potenza erogata (W)
240
tensione d’uscita regolata
SI
esecuzione del collegamento elettrico
Raccordo a vite
montaggio su guida portante possibile
SI
stabilizzato
SI
grado di protezione (IP)
IP20
montaggio diretto possibile
NO
1a tensione d’uscita (V)
24
2a tensione d’uscita (V)
0
3a tensione d’uscita (V)
0
tensione d’uscita regolabile
SI
tensione di alimentaz. nominale per AC 50 Hz (V)
320
tensione di alimentaz. nominale per AC 60 Hz (V)
320
tensione di alimentazione nominale per DC (V)
0
resistente a corto circuito
SI
livello di performance secondo EN ISO 13849-1
Senza
max. corrente d’uscita 1 (A)
10
max. corrente d’uscita 2 (A)
0
max. corrente d’uscita 3 (A)
0
valore nominale tensione d'uscita 1 (V)
24
valore nominale tensione d'uscita 2 (V)
0
valore nominale tensione d'uscita 3 (V)
0
valore nominale corrente d'uscita 1 (A)
10
valore nominale corrente d'uscita 2 (A)
0
valore nominale corrente d'uscita 3 (A)
0
SIL secondo IEC 61508
Senza
tipo di protezione (NEMA)
1
