Descrizione

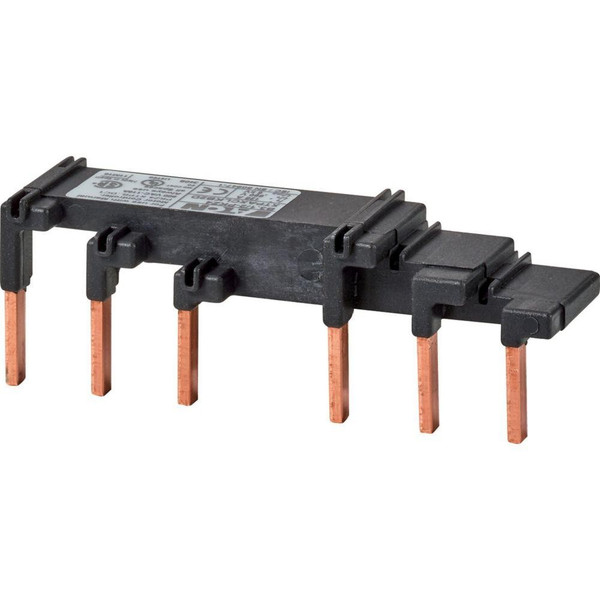

Blocco sbarre trifase a 3 poli per modulo di alimentazione di 2 PKZM4-... con contatto ausiliario o indicatore di sgancio integrato sul lato destro, lunghezza 119 mm, protegge dal contatto diretto., Ue = 690 V, Iu = 128 A
Istruzioni di montaggio - EAO220223
Istruzioni di montaggio - EAO220223
Declaration DOC CE (Declaration of conformity CE) - EAO220223
Declaration DOC CE (Declaration of conformity CE) - EAO220223
Caratteristiche tecniche
colore
Nero
isolato
SI
numero di fasi
3
sezione (mm²)
0
corrente nominale permanente Iu (A)
128
numero di poli
3
lunghezza (cm)
117
corrente di corto circuito nominale condizionale Iq (kA)
0
larghezza in unità di suddivisione
6.61
tensione impulsiva nominale (kV)
6
esecuzione del collegamento elettrico
Spina
resistenza a corrente di breve durata Icw (kA)
0
adatto per apparecchi con interruttore ausiliario
NO
adatto per apparecchi con conduttore N
NO
adatto per numero di apparecchi
2
max. tensione d’esercizio nominale Ue (V)
690
misura di divisione (mm)
64
