Descrizione

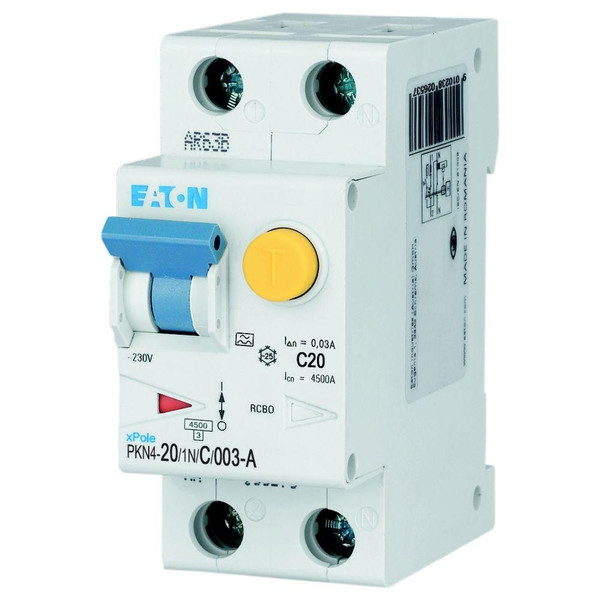

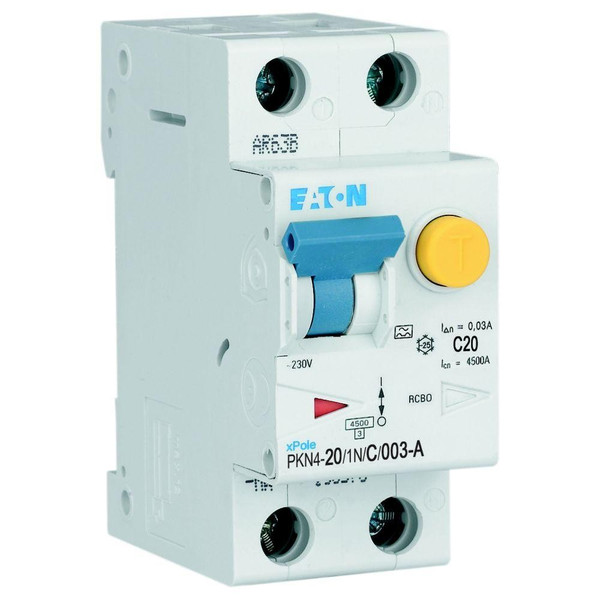

RCBO (interruttore magnetotermico differenziale con protezione dalle sovracorrenti) PKN4, 1 polo+N, Caratteristica di intervento: C, corrente nominale In: 20 A, Potere nominale d’interruzione conforme alla IEC/EN 61009: 4.5 kA, Corrente nominale di guasto IΔN: 0,03 A, Sensibile a corrente impulsiva, limitatamente resistente alla corrente impulsiva 250 A, Quadro elettrico per edifici residenziali e commerciali
Scheda tecnica
Istruzioni di montaggio - EAO237105
Istruzioni di montaggio - EAO237105
Declaration DOC CE (Declaration of conformity CE) - EAO237105
Caratteristiche tecniche
tipo di montaggio
Guida DIN
tipo di tensione
AC
profondità di incasso (mm)
69.5
corrente di dimensionamento (A)
20
tensione di dimensionamento (kV)
230
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
440
corrente di guasto nominale (A)
0.03
tipo di corrente di guasto
A
resistenza a corrente impulsiva (kA)
0.25
classe di limitazione energetica
3
categoria di sovratensione
3
grado di inquinamento
2
larghezza in unità di suddivisione
2
frequenza
50 Hz
grado di protezione (IP)
IP20
numero di poli protetti
1
conduttore neutro a connessione
SI
sezione conduttore collegabile unifilare (mm²)
1
sezione conduttore collegabile multifilare (mm²)
1
con dispositivo di bloccaggio
NO
temperatura ambiente durante il funzionamento (°C)
-25
numero di poli (totale)
2
protezione da scatto intempestivo
NO
resistenza di tensione ad impulso nominale Uimp (kV)
4
potere di interruz. nominale in cortocircuito secondo EN 61009-1 (kA)
4.5
caratteristiche di spegnimento
Non ritardato
potere di interruz. nominale secondo EN 61009 (kA)
4.5
