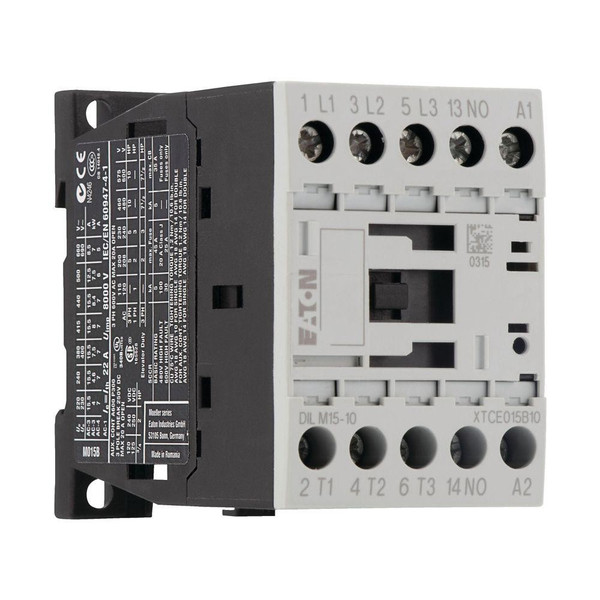

Descrizione
Contattore di potenza, Applicazione: Contattori di potenza per motori, Contattori di potenza fino a 170 A, 3 poli, Categoria d'uso: AC-1: Carichi non induttivi o leggermente induttivi, forni a resistenza, NAC-3: Motori a gabbia: avviamento, disattivazione durante il funzionamento, AC-4: Motori a gabbia: avviamento, collegamento, inversione, Marcia a impulsi, Tecnica di collegamento: Morsetti a vite, Note: Non adatto per motori con classe di efficienza IE3., Numero di poli: 3 poli, Corrente nominale d'impiego AC-3 380 V 400 V: Ie= 15.5 A, Corrente nominale di esercizio AC-1 Corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz aperto a 40 °C: Ith =Ie= 22 A, allegato: Ith= 18 A
Istruzioni di montaggio - EAO290062
Declaration DOC CE (Declaration of conformity CE) - EAO290062
Declaration DOC CE (Declaration of conformity CE) - EAO290062
Caratteristiche tecniche
larghezza (mm)
45
altezza (mm)
68
profondità (mm)
75
adatto per installazione in serie
NO
potenza d’esercizio nominale per AC-3, 400 V (kW)
7.5
num. di contatti di chiusura, contatti principali
3
num. di contatti di apertura, contatti principali
0
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo
0
corrente d’eserc. nominale Ie per AC-3, 400 V (A)
15.5
corrente d’eserc. nominale Ie per AC-1, 400 V (A)
22
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
24
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
24
tipo di collegamento circuito elettrico principale
Raccordo a vite
tensione d’esercizio per AC 50 Hz (V)
24
tensione d’esercizio per AC 60 Hz (V)
24
tipo di tensione per l’azionamento
AC
corrente d’eserc. nominale Ie per AC-4, 400 V (A)
7
potenza d’eserc. nominale Ie per AC-4, 400 V (kW)
3
potenza di esercizio nominale NEMA (kW)
7.4
