Descrizione

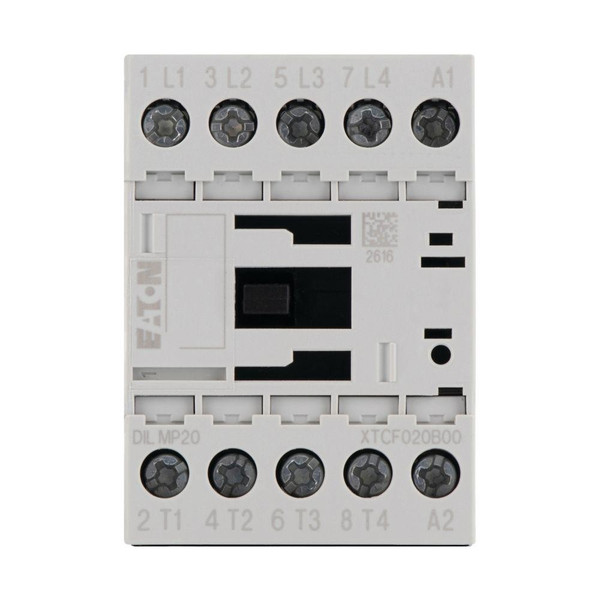

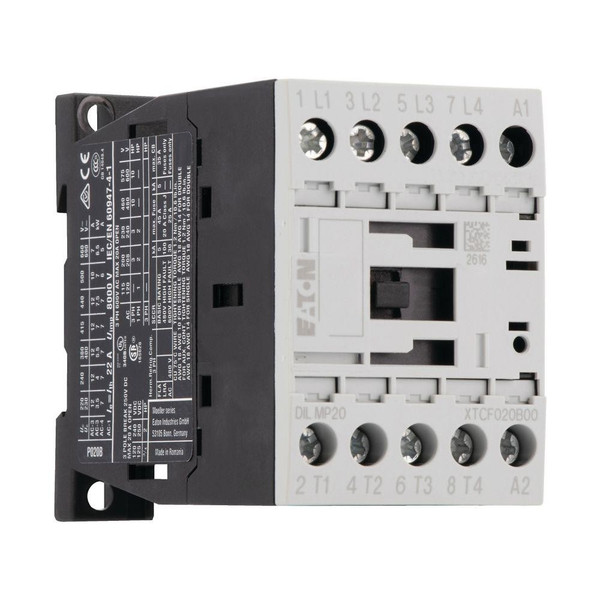

Contattore di potenza, Applicazione: Contattori per utenze elettriche a 4 poli, Contattori di potenza fino a 200 A, 4 poli, Categoria d’uso: AC-1: Carichi non induttivi o leggermente induttivi, forni a resistenza, NAC-3: Motori a gabbia: avviamento, disattivazione durante il funzionamento, Tecnica di collegamento: Morsetti a vite, Numero di poli: 4 poli, 380 V 400 V: Ie= 12 A, Corrente termica convenzionale in aria libera, 3 poli, 50 - 60 Hz aperto a 40 °C: Ith =Ie= 22 A, allegato: Ith= 18 A, Corrente termica convenzionale in aria libera, 1 polo a giorno: Ith= 60 A, allegato: Ith= 54 A, 220 V 230 V: P= 3,5 kW, 380 V 400 V: P= 5,5 kW, 660 V 690 V: P= 6,5 kW
Istruzioni di montaggio - EAO276984
Declaration DOC CE (Declaration of conformity CE) - EAO276984
Declaration DOC CE (Declaration of conformity CE) - EAO276984
Caratteristiche tecniche
larghezza (mm)
45
altezza (mm)
68
profondità (mm)
75
adatto per installazione in serie
NO
potenza d’esercizio nominale per AC-3, 400 V (kW)
5.5
num. di contatti di chiusura, contatti principali
4
num. di contatti di apertura, contatti principali
0
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente d’eserc. nominale Ie per AC-3, 400 V (A)
12
corrente d’eserc. nominale Ie per AC-1, 400 V (A)
22
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
0
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
0
tens. alimentaz. pilota nominale Us DC (V)
12
tipo di collegamento circuito elettrico principale
Raccordo a vite
tensione d’esercizio per AC 50 Hz (V)
24
tensione d’esercizio per AC 60 Hz (V)
24
tipo di tensione per l’azionamento
DC
corrente d’eserc. nominale Ie per AC-4, 400 V (A)
10
potenza d’eserc. nominale Ie per AC-4, 400 V (kW)
4.5
potenza di esercizio nominale NEMA (kW)
0
