Descrizione

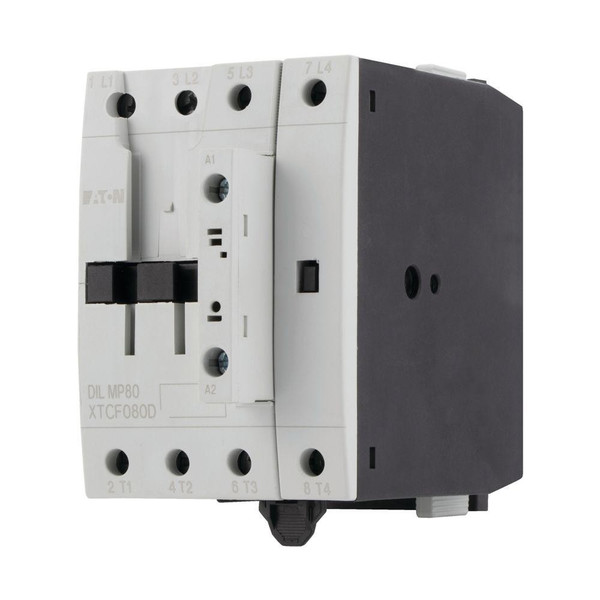

Contattore di potenza, Applicazione: Contattori per utenze elettriche a 4 poli, Contattori di potenza fino a 200 A, 4 poli, Categoria d'uso: AC-1: Carichi non induttivi o leggermente induttivi, forni a resistenza, NAC-3: Motori a gabbia: avviamento, disattivazione durante il funzionamento, Tecnica di collegamento: Morsetti a vite, Numero di poli: 4 poli, 380 V 400 V: Ie= 50 A, Corrente termica convenzionale in aria libera, 3 poli, 50 - 60 Hz Aperto a 40 °C: Ith =Ie= 80 A, allegato: Ith= 64 A, Corrente termica convenzionale in aria libera, 1 polo a giorno: Ith= 207 A, allegato: Ith= 186 A, 220 V 230 V: P= 15,5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW
Scheda tecnica
Istruzioni di montaggio - EAO109886
Declaration DOC CE (Declaration of conformity CE) - EAO109886
Declaration DOC CE (Declaration of conformity CE) - EAO109886
Caratteristiche tecniche
larghezza (mm)
74
altezza (mm)
115
profondità (mm)
132
adatto per installazione in serie
NO
potenza d’esercizio nominale per AC-3, 400 V (kW)
22
num. di contatti di chiusura, contatti principali
4
num. di contatti di apertura, contatti principali
0
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente d’eserc. nominale Ie per AC-3, 400 V (A)
50
corrente d’eserc. nominale Ie per AC-1, 400 V (A)
80
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
24
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
24
tens. alimentaz. pilota nominale Us DC (V)
0
tipo di collegamento circuito elettrico principale
Raccordo a vite
tensione d’esercizio per AC 50 Hz (V)
230
tensione d’esercizio per AC 60 Hz (V)
230
tipo di tensione per l’azionamento
AC
corrente d’eserc. nominale Ie per AC-4, 400 V (A)
40
potenza d’eserc. nominale Ie per AC-4, 400 V (kW)
20
potenza di esercizio nominale NEMA (kW)
29.8
