Descrizione

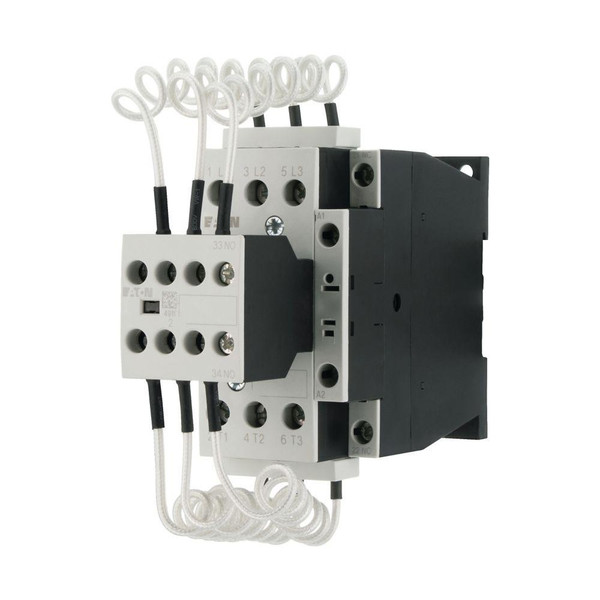

Per la commutazione nei sistemi di compensazione centrale con picchi transitori di 180 volte. I condensatori sono pre-caricati tramite contatti ausiliari anticipati e dotati di resistenze a filo, riducendo così la corrente di spunto.
Istruzioni di montaggio - EAO294012
Declaration DOC CE (Declaration of conformity CE) - EAO294012
Declaration DOC CE (Declaration of conformity CE) - EAO294012
Caratteristiche tecniche
larghezza (mm)
45
altezza (mm)
135
profondità (mm)
138
num. di contatti di chiusura, contatti principali
3
num. di contatti di apertura, contatti principali
0
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo
1
numero di contatti ausiliari, invertitori
0
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
400
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
440
tens. alimentaz. pilota nominale Us DC (V)
0
tensione di commutazione nominale (A)
29
tipo di collegamento circuito elettrico principale
Raccordo a vite
potenza reattiva nominale a 400 V, 50 Hz (kvar)
20
tensione d’esercizio per AC 50 Hz (V)
230
tensione d’esercizio per AC 60 Hz (V)
230
tipo di tensione per l’azionamento
AC
