Descrizione

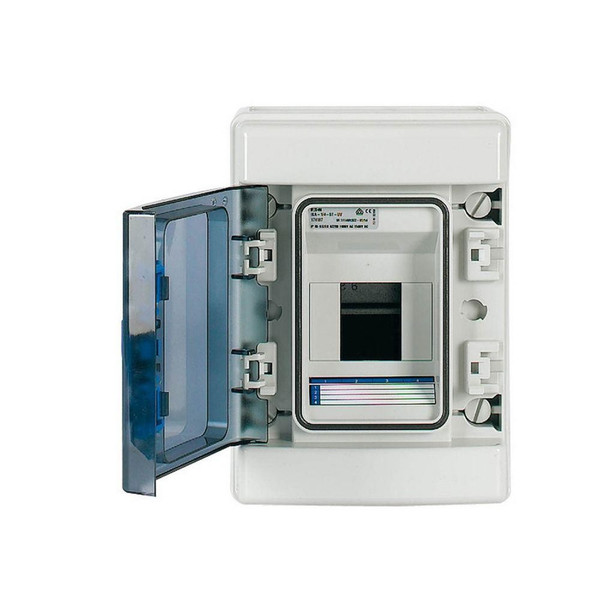

Quadro di distribuzione per ambienti umidi IKA RAL7035, con morsetti del conduttore di protezione di neutro, guarnizione espansa in loco, applicata con CNC, per grado di protezione IP65 come da IEC/EN 62208, 4 unità passo, 1 fila, acc stabile ai raggi UV. DIN EN ISO 4892-2, approvato per quadri di distribuzione di servizio in conformità alle norme IEC/EN 61439-3 VDE 0660-600-3, sistema di compensazione integrata dei moduli progettato per adattarsi a diverse larghezze del dispositivo, setti sfondabili metrici con punti di centraggio, custodia realizzata completamente in policarbonato (resistente ai raggi UV), per l’installazione di dispositivi di commutazione e di protezione, in conformità agli standard sulle dimensioni DIN 43 880
Scheda tecnica
Istruzioni di montaggio - EAO174187
Declaration DOC CE (Declaration of conformity CE) - EAO174187
Caratteristiche tecniche
tipo di montaggio
A parete
colore
Grigio
larghezza (mm)
166
altezza (mm)
231
profondità (mm)
110
numero RAL
7035
con piastra di montaggio
NO
profondità di incasso (mm)
70
numero di file
1
tipo di copertura
Porta
esecuzione EMC
NO
possibilità di applicazione
SI
profondità interna (mm)
60
barra DIN
SI
piombabile
SI
materiale della scatola
Plastica
con slitta di separazione N
NO
larghezza in unità di suddivisione
4
tipo di chiusura
Altro
tipo di porta
Singolo
grado di protezione (IP)
IP65
coperchio/porta trasparente
SI
con serratura
NO
esecuzione coperchio
Con taglio
Morsettiera di terra
NO
Morsettiera neutra
NO
Segnale di passaggio porta
NO
