Descrizione

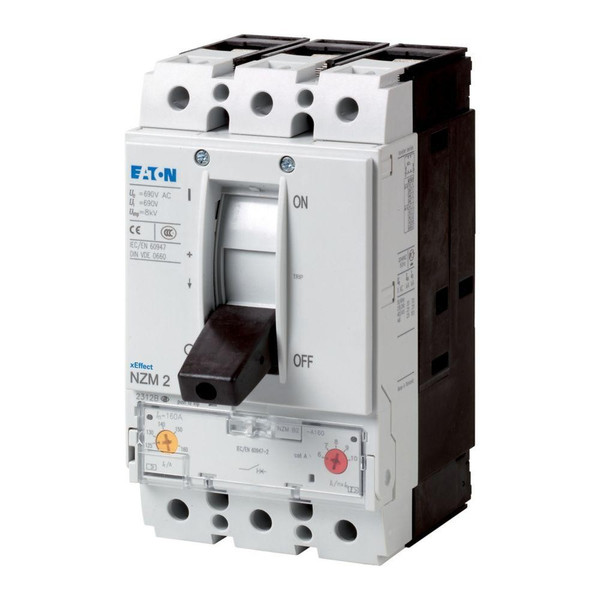

Interruttore automatico NZM2, 3 poli, Poteri d'interruzione 400/415 V 50 Hz( Icu ): 150 kA, Corrente nominale = corrente nominale ininterrotta corrente nominale = corrente nominale ininterrotta ( In = Iu ): 32 A, Tipo di installazione: Fisso, Collegamento a vite, Standard/Approvazione: IEC, Funzione di protezione: Protezione cavi e impianti
Istruzioni di montaggio - EAO281283
Declaration DOC CE (Declaration of conformity CE) - EAO281283
Declaration DOC CE (Declaration of conformity CE) - EAO281283
Caratteristiche tecniche
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
32
con sganciatore di minima tensione integrato
NO
numero di poli
3
interv. regolaz. sganciatore di sovraccarico (A)
25
numero di contatti ausiliari, invertitori
0
tensione nominale (V)
690
grado di protezione (IP)
IP20
posiz. del collegam. per circuito elettrico principale
Davanti
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione dell’elemento di azionamento
Levetta singola
segnalatore di intervento presente
NO
corrente limite nominale di disinserz. al corto circuito a 400 V, 50 Hz (kA)
150
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
350
adatto per montaggio su guida a cappello
NO
protezione dalle dispersioni a terra integrata
NO
azionamento a motore opzionale
SI
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
montaggio su guida a DIN opzionale
SI
apparecchio completo con unità di sicurezza
SI
