Descrizione

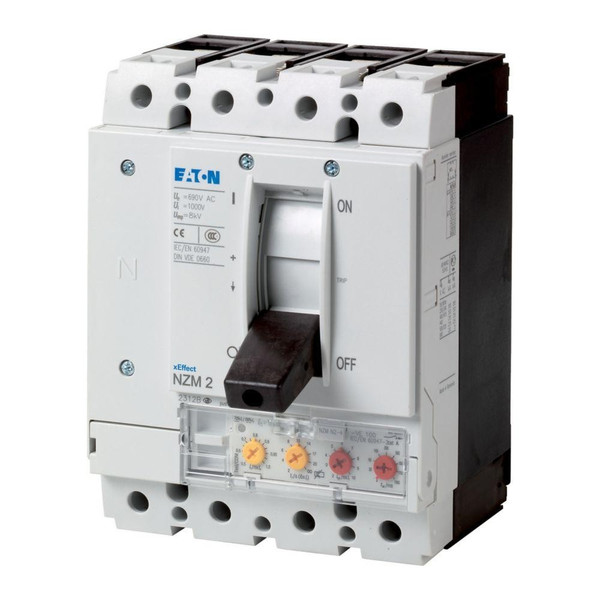

Interruttore automatico NZM2, 4 poli, Poteri d'interruzione 400/415 V 50 Hz( Icu ): 50 kA, Corrente nominale = corrente nominale ininterrotta corrente nominale = corrente nominale ininterrotta ( In = Iu ): 160 A, Tipo di installazione: Fisso, Collegamento a vite, Standard/Approvazione: IEC, Funzione di protezione: Protezione impianto, cavo, selettiva e generatore
Scheda tecnica
Istruzioni di montaggio - EAO265935
Declaration DOC CE (Declaration of conformity CE) - EAO265935
Caratteristiche tecniche
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
160
con sganciatore di minima tensione integrato
NO
numero di poli
4
interv. regolaz. sganciatore di sovraccarico (A)
80
numero di contatti ausiliari, invertitori
0
tensione nominale (V)
690
potenza dissipata (W)
21.12
grado di protezione (IP)
IP20
posiz. del collegam. per circuito elettrico principale
Davanti
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione dell’elemento di azionamento
Levetta singola
segnalatore di intervento presente
NO
corrente limite nominale di disinserz. al corto circuito a 400 V, 50 Hz (kA)
50
interv. regolaz. dell’attivatore di corto circuito con ritardo breve (A)
160
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
1920
adatto per montaggio su guida a cappello
NO
protezione dalle dispersioni a terra integrata
NO
azionamento a motore opzionale
SI
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
montaggio su guida a DIN opzionale
SI
apparecchio completo con unità di sicurezza
SI
