Descrizione

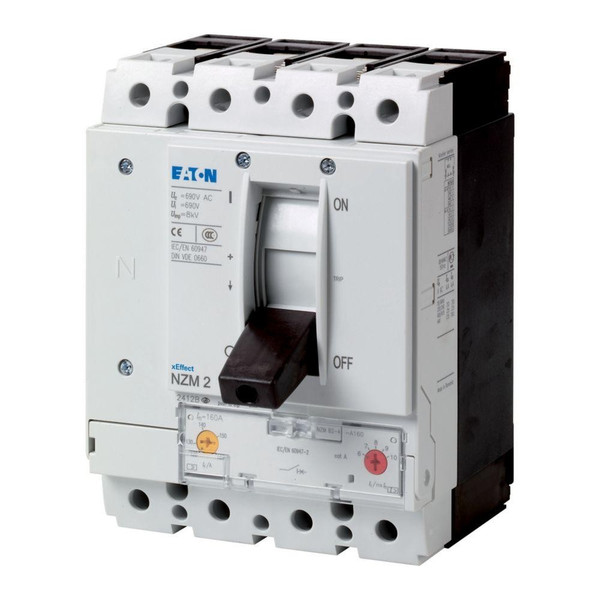

Gli interruttori automatici serie NZM..-AF..NA coprono tutti i casi di applicazione con solo quattro dimensioni compatte e sono adatti per i mercati di tutto il mondo. I gruppi di funzioni modulari rendono sempre flessibile il montaggio. Con sganciatori termomagnetici per la protezione di sistemi e cavi. Sganciatori di sovraccarico fissi. Note: Gli interruttori sono conformi alle norme UL/CSA e IEC. La targhetta dei dati tecnici riporta i valori delle prestazioni di commutazione IEC.
Declaration DOC CE (Declaration of conformity CE) - EAO153386
Declaration DOC CE (Declaration of conformity CE) - EAO153386
Caratteristiche tecniche
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
60
con sganciatore di minima tensione integrato
NO
numero di poli
4
interv. regolaz. sganciatore di sovraccarico (A)
60
numero di contatti ausiliari, invertitori
0
tensione nominale (V)
690
grado di protezione (IP)
IP20
posiz. del collegam. per circuito elettrico principale
Davanti
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Morsetto telaio
esecuzione dell’elemento di azionamento
Levetta singola
segnalatore di intervento presente
NO
corrente limite nominale di disinserz. al corto circuito a 400 V, 50 Hz (kA)
50
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
6
adatto per montaggio su guida a cappello
NO
protezione dalle dispersioni a terra integrata
NO
azionamento a motore opzionale
SI
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
montaggio su guida a DIN opzionale
SI
apparecchio completo con unità di sicurezza
SI
