Descrizione

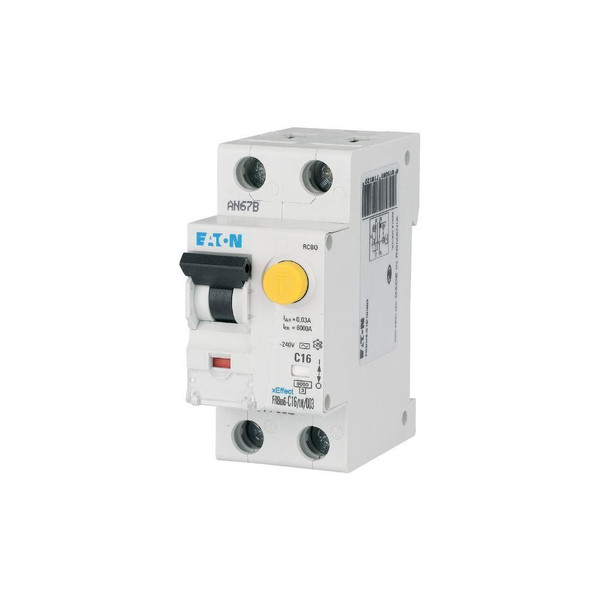

Combinazione di dispositivo di alta qualità per corrente residua/interruttore automatico miniaturizzato, indipendente dalla tensione di linea, indicatore posizione di contatto rosso - verde, protezione spina posteriore, il gancio d'arresto a scorrimento tristabile consente la rimozione del sistema di barre di distribuzione esistente, gamma completa di accessori adatti alla successiva installazione, ampia gamma di correnti di guasto nominali, correnti nominali di esercizio fino a 40 A, caratteristiche di intervento B, C, D, potere d'interruzione nominale 6 kA, adatto per uso esterno (alimentazione in loco e quadro di distribuzione all'aperto) fino a -25 °C
Scheda tecnica
Istruzioni di montaggio - EAO177824
Declaration DOC CE (Declaration of conformity CE) - EAO177824
Caratteristiche tecniche
tipo di montaggio
Guida DIN
tipo di tensione
AC
profondità di incasso (mm)
75.5
corrente di dimensionamento (A)
16
tensione di dimensionamento (kV)
240
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
500
corrente di guasto nominale (A)
0.03
tipo di corrente di guasto
AC
resistenza a corrente impulsiva (kA)
3
classe di limitazione energetica
3
categoria di sovratensione
3
grado di inquinamento
2
larghezza in unità di suddivisione
2
frequenza
50 Hz
grado di protezione (IP)
IP20
numero di poli protetti
1
conduttore neutro a connessione
SI
sezione conduttore collegabile unifilare (mm²)
1
sezione conduttore collegabile multifilare (mm²)
1
con dispositivo di bloccaggio
NO
temperatura ambiente durante il funzionamento (°C)
-25
numero di poli (totale)
2
protezione da scatto intempestivo
SI
resistenza di tensione ad impulso nominale Uimp (kV)
4
potere di interruz. nominale in cortocircuito secondo EN 61009-1 (kA)
6
caratteristiche di spegnimento
Con ritardo breve
potere di interruz. nominale secondo EN 61009 (kA)
6
