Descrizione

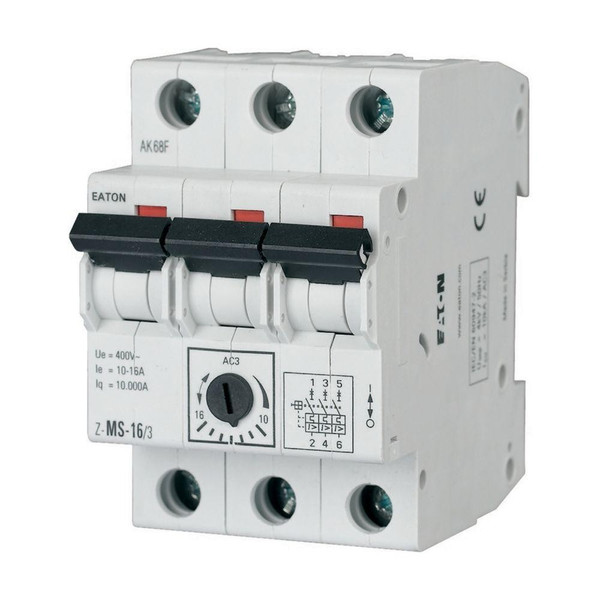

Interruttore automatico di potenza di protezione del motore con sganciatore termico e sganciatore di cortocircuito magnetico, per la commutazione e la protezione di motori trifase con potenza fino a 15 kW (380/400 V) o altri carichi con correnti fino a 40 A, può essere utilizzato anche come interruttore principale, caratteristiche di isolamento conformi alla norma IEC/EN 60947, indicatore posizione di contatto rosso-verde
Scheda tecnica
Declaration DOC CE (Declaration of conformity CE) - EAO248409
Caratteristiche tecniche
larghezza (mm)
54
altezza (mm)
75
profondità (mm)
80
potenza d’esercizio nominale per AC-3, 400 V (kW)
1.5
con interruttore ausiliario integrato
NO
corrente nominale permanente Iu (A)
4
con sganciatore di minima tensione integrato
NO
numero di poli
3
tensione d’esercizio nominale (V)
400
interv. regolaz. sganciatore di sovraccarico (A)
2.5
grado di protezione (IP)
IP20
con protezione termica
SI
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione dell’elemento di azionamento
Levetta singola
tecnica di intervento
Magnetico
potenza d’esercizio nominale per AC-3, 230 V (kW)
0
corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA)
10
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
40
sensibile a guasto di fase
NO
tipologia costruttiva dell'apparecchio
Apparecchio completo nell'alloggiamento
