Descrizione

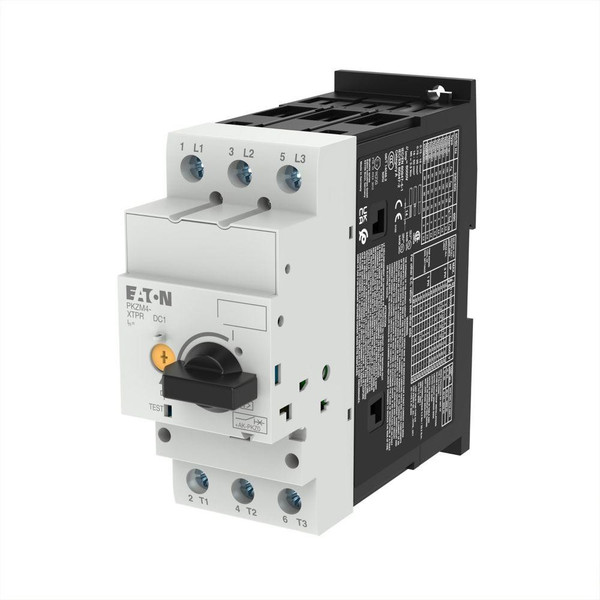

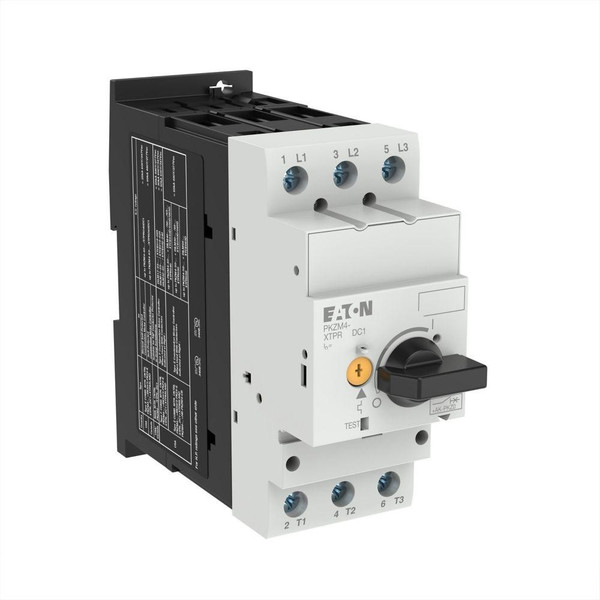

Interruttore automatico di protezione del motore conforme a IEC/EN60947, 3 poli misura PKZM4, con sovraccarico regolabile e rilascio istantaneo del cortocircuito, sensibilità alla mancanza fase, fissaggio a scatto e a vite, tensione nominale di esercizio Ue 690 V, Grado di protezione IP20, protezione da contatto con le dita conforme a VDE 0106 T. 100, accessori: contatto ausiliario, rilascio di tensione
Scheda tecnica
Istruzioni per l'uso - EAO222354
Istruzioni di montaggio - EAO222354
Declaration DOC CE (Declaration of conformity CE) - EAO222354
Declaration DOC CE (Declaration of conformity CE) - EAO222354
Caratteristiche tecniche
larghezza (mm)
55
altezza (mm)
140
profondità (mm)
160
potenza d’esercizio nominale per AC-3, 400 V (kW)
20
con interruttore ausiliario integrato
NO
corrente nominale permanente Iu (A)
40
con sganciatore di minima tensione integrato
NO
numero di poli
3
tensione d’esercizio nominale (V)
690
interv. regolaz. sganciatore di sovraccarico (A)
32
potenza dissipata (W)
20.7
grado di protezione (IP)
IP20
con protezione termica
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione dell’elemento di azionamento
Manopola
tecnica di intervento
Termomagnetico
potenza d’esercizio nominale per AC-3, 230 V (kW)
11
corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA)
50
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
620
sensibile a guasto di fase
SI
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
