Descrizione

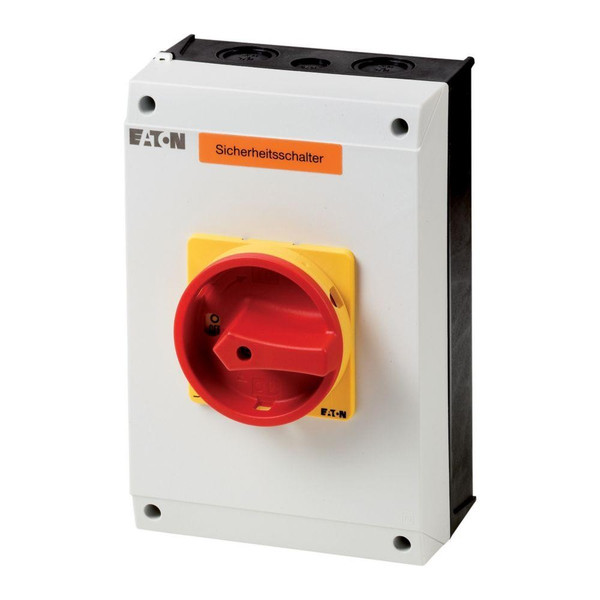

Interruttore di sicurezza, Gamma di prodotti: interruttore di sicurezza, Riferimento gruppo parti: T5B, Funzione di arresto: Funzione di arresto di emergenza, Con maniglia rotativa rossa e corona di blocco gialla, Note: con targhetta di avvertenza zinterruttore di sicurezzaz, 6 poli, Impianto di blocco: Lucchettabile in posizione 0 con interblocco del coperchio, Grado di protezione: IP65, Design: in custodia, Potenza nominale d'impiego AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Corrente nominale ininterrotta: Iu = 63 A, 3 Unità costruttiva/e, Conformità alle norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, Sezionatori di potenza secondo IEC/EN 60947-3
Scheda tecnica
Istruzioni di montaggio - EAO207250
Caratteristiche tecniche
larghezza (mm)
125
altezza (mm)
175
profondità (mm)
167
colore della scatola
Grigio
potenza d’esercizio nominale per AC-3, 400 V (kW)
22
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
63
numero di poli
6
tensione d’esercizio nominale (V)
690
corrente di corto circuito nominale condizionale Iq (kA)
2
materiale della scatola
Plastica
grado di protezione (IP), lato frontale
IP65
numero di contatti ausiliari, invertitori
0
numero di interruttori
1
bloccabile
SI
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione come dispositivo di arresto d’emergenza
SI
esecuzione dell’elemento di azionamento
Azionamento rotativo di accoppiamento porta
esecuzione come interruttore principale
NO
esecuzione come interruttore di sicurezza
SI
esecuz. come interruttore di manutenzione/riparazione
NO
potenza d’esercizio nominale per AC-23, 400V (kW)
30
resistenza a corrente di breve durata Icw (kA)
1.3
colore dell’elemento di azionamento
Rosso
adatto per fissaggio frontale a 4 fori
NO
adatto per fissaggio frontale centrale
NO
adatto per montaggio distributore
NO
adatto per costruzione intermedia
NO
max. tensione d’esercizio nominale Ue per AC (V)
690
azionamento a motore opzionale
NO
sganciatore di tensione opzionale
NO
tipologia costruttiva dell'apparecchio
Apparecchio completo nell'alloggiamento
corrente nominale permanente per AC-21, 400 V (A)
63
potenza di interruzione a 400 V (kW)
30
esecuzione come invertitore
NO
corrente nominale permanente a AC-23, 400V (A)
63
tipo di protezione (NEMA)
12
Montaggio a pavimento
NO
