Descrizione

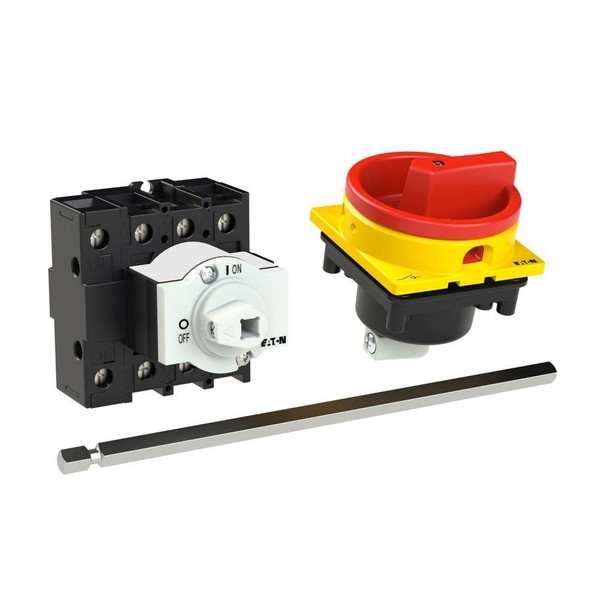

Interruttore principale, P1, Corrente nominale continua (Iu): 25 A, Funzioni: bloccabile, Funzione di spegnimento di emergenza, In dotazione: Asse metallico per profondità quadro elettrico di 400 mm, Maniglia rotativa rossa e anello bloccante giallo, Tipo di montaggio: attacco posteriore, Numero di poli: Quattro poli, Impianto di blocco: Bloccabile in posizione 0 (Off), Grado di protezione: NEMA 12
Istruzioni di montaggio - EAO172877
Declaration DOC CE (Declaration of conformity CE) - EAO172877
Declaration DOC CE (Declaration of conformity CE) - EAO172877
Caratteristiche tecniche
larghezza (mm)
72
altezza (mm)
70
profondità (mm)
340
potenza d’esercizio nominale per AC-3, 400 V (kW)
7.5
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
25
numero di poli
4
tensione d’esercizio nominale (V)
690
corrente di corto circuito nominale condizionale Iq (kA)
80
materiale della scatola
Plastica
grado di protezione (IP), lato frontale
IP65
numero di contatti ausiliari, invertitori
0
numero di interruttori
1
bloccabile
SI
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione come dispositivo di arresto d’emergenza
SI
esecuzione dell’elemento di azionamento
Azionamento rotativo di accoppiamento porta
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
NO
esecuz. come interruttore di manutenzione/riparazione
SI
potenza d’esercizio nominale per AC-23, 400V (kW)
13
resistenza a corrente di breve durata Icw (kA)
0.64
colore dell’elemento di azionamento
Rosso
adatto per fissaggio frontale a 4 fori
NO
adatto per fissaggio frontale centrale
NO
adatto per montaggio distributore
NO
adatto per costruzione intermedia
SI
max. tensione d’esercizio nominale Ue per AC (V)
690
azionamento a motore opzionale
NO
sganciatore di tensione opzionale
NO
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
corrente nominale permanente per AC-21, 400 V (A)
25
potenza di interruzione a 400 V (kW)
13
esecuzione come invertitore
NO
corrente nominale permanente a AC-23, 400V (A)
25
tipo di protezione (NEMA)
12
Montaggio a pavimento
NO
