Descrizione

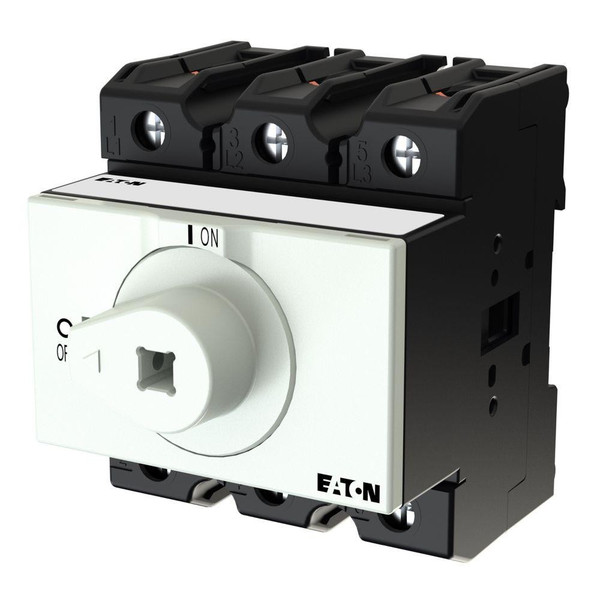

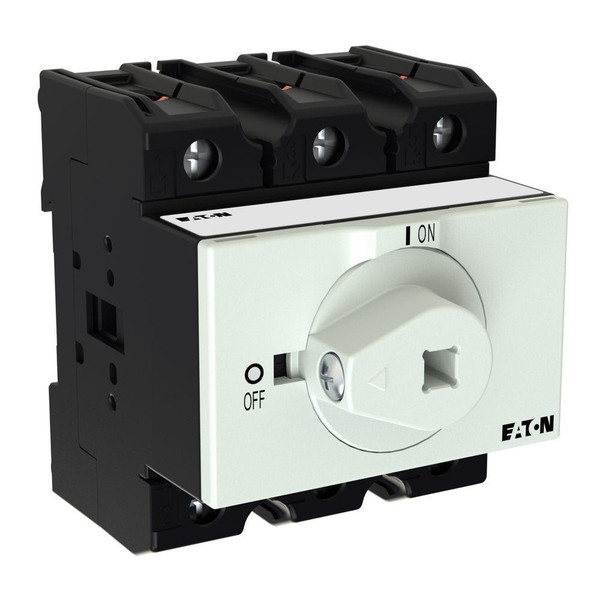

Interruttore generale, Gamma di prodotti: Interruttore principale, interruttore di manutenzione, Riferimento gruppo parti: P3, Note: Maniglia SVB(-SW)-P3/M (172841, 172843) solo per l’uso con albero di prolunga P1/P3-400 (172844)., Informazioni sull’attrezzatura fornita: Contatto ausiliario o conduttore neutro installato dall'utente., 3 poli, Grado di protezione: Frontale IP65, Design: fissaggio posteriore, Potenza nominale d'impiego AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Corrente nominale ininterrotta: Iu = 100 A, Conformità alle norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, Sezionatori di potenza secondo IEC/EN 60947-3
Scheda tecnica
Istruzioni di montaggio - EAO172837
Declaration DOC CE (Declaration of conformity CE) - EAO172837
Declaration DOC CE (Declaration of conformity CE) - EAO172837
Caratteristiche tecniche
larghezza (mm)
72
altezza (mm)
84
profondità (mm)
82
potenza d’esercizio nominale per AC-3, 400 V (kW)
37
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
100
numero di poli
3
tensione d’esercizio nominale (V)
690
corrente di corto circuito nominale condizionale Iq (kA)
80
materiale della scatola
Plastica
grado di protezione (IP), lato frontale
IP65
numero di contatti ausiliari, invertitori
0
numero di interruttori
1
bloccabile
NO
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione dell’elemento di azionamento
Altro
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
NO
esecuz. come interruttore di manutenzione/riparazione
NO
potenza d’esercizio nominale per AC-23, 400V (kW)
55
resistenza a corrente di breve durata Icw (kA)
2
colore dell’elemento di azionamento
Altro
adatto per fissaggio frontale a 4 fori
NO
adatto per fissaggio frontale centrale
NO
adatto per montaggio distributore
NO
adatto per costruzione intermedia
SI
max. tensione d’esercizio nominale Ue per AC (V)
690
azionamento a motore opzionale
NO
sganciatore di tensione opzionale
NO
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
corrente nominale permanente per AC-21, 400 V (A)
100
potenza di interruzione a 400 V (kW)
55
esecuzione come invertitore
NO
corrente nominale permanente a AC-23, 400V (A)
100
tipo di protezione (NEMA)
1
Montaggio a pavimento
NO
