Descrizione

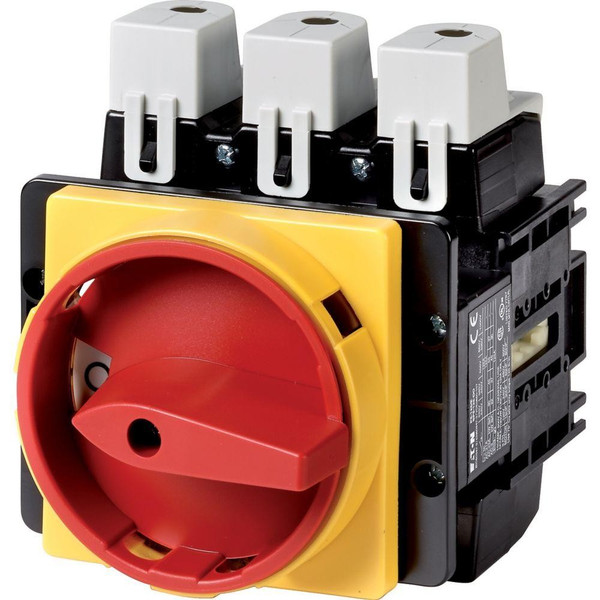

Interruttore generale, Gamma di prodotti: Interruttore principale, interruttore di manutenzione, Riferimento gruppo parti: P5, Funzione di arresto: Funzione di arresto di emergenza, con maniglia rotativa rossa e corona di blocco gialla, Informazioni sull'attrezzatura fornita: Contatto ausiliario o polo di neutro installato dall'utente., 3 poli, Impianto di blocco: Bloccabile in posizione 0 (Off), Grado di protezione: Frontale IP65, Design: montaggio a pannello, Potenza nominale d'impiego AC-23A, 50 - 60 Hz 400 V: P = 90 kW, Corrente nominale continua: Iu = 250 A, Conformità alle norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Sezionatori di potenza secondo IEC/EN 60947-3
Istruzioni di montaggio - EAO280936
Declaration DOC CE (Declaration of conformity CE) - EAO280936
Declaration DOC CE (Declaration of conformity CE) - EAO280936
Caratteristiche tecniche
larghezza (mm)
130
altezza (mm)
150
profondità (mm)
150
potenza d’esercizio nominale per AC-3, 400 V (kW)
55
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
250
numero di poli
3
tensione d’esercizio nominale (V)
690
corrente di corto circuito nominale condizionale Iq (kA)
30
materiale della scatola
Plastica
grado di protezione (IP), lato frontale
IP65
numero di contatti ausiliari, invertitori
0
numero di interruttori
1
bloccabile
SI
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Morsetto telaio
esecuzione come dispositivo di arresto d’emergenza
SI
esecuzione dell’elemento di azionamento
Azionamento rotativo di accoppiamento porta
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
NO
esecuz. come interruttore di manutenzione/riparazione
SI
potenza d’esercizio nominale per AC-23, 400V (kW)
90
resistenza a corrente di breve durata Icw (kA)
4.6
colore dell’elemento di azionamento
Rosso
adatto per fissaggio frontale a 4 fori
SI
adatto per fissaggio frontale centrale
NO
adatto per montaggio distributore
NO
adatto per costruzione intermedia
NO
max. tensione d’esercizio nominale Ue per AC (V)
690
azionamento a motore opzionale
NO
sganciatore di tensione opzionale
NO
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
corrente nominale permanente per AC-21, 400 V (A)
250
potenza di interruzione a 400 V (kW)
90
esecuzione come invertitore
NO
corrente nominale permanente a AC-23, 400V (A)
250
tipo di protezione (NEMA)
12
Montaggio a pavimento
NO
