Descrizione

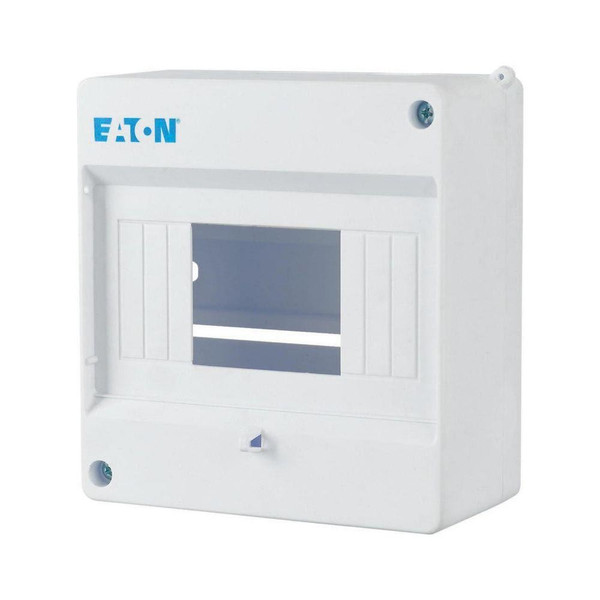

Quadro di distribuzione compatto mini di plastica, per l’installazione di dispositivi di commutazione e di protezione, in conformità agli standard sulle dimensioni DIN 43 880, con una profondità di installazione di 70 mm e una corrente fino a 63 A, 400 V /50 Hz, Grado di protezione IP20 fino a IEC/EN 62208, approvato per quadri di distribuzione di servizio in conformità alle norme IEC/EN 61439-3, per montaggio a vista, parte superiore con apertura dispositivo da 46 mm, sigillabile di serie, base e coperchio bianchi con chiusura a vite, pre-forato per ingressi cavi a passo metrico sulla parte superiore 2x M20, inferiore 2x M20, bilaterale 2x M20 e posteriore 4x M20, classe di isolamento II, 6 unità passo. Ordinare separatamente lo sportello finestra T6-MINI.
Declaration DOC CE (Declaration of conformity CE) - EAO177070
Declaration DOC CE (Declaration of conformity CE) - EAO177070
Caratteristiche tecniche
tipo di montaggio
A parete
colore
Bianco
larghezza (mm)
130
altezza (mm)
140
profondità (mm)
66
numero RAL
9003
con piastra di montaggio
NO
profondità di incasso (mm)
70
numero di file
1
tipo di copertura
Senza
esecuzione EMC
SI
possibilità di applicazione
NO
profondità interna (mm)
60
barra DIN
SI
piombabile
SI
materiale della scatola
Plastica
con slitta di separazione N
NO
larghezza in unità di suddivisione
6
tipo di chiusura
Altro
tipo di porta
Altro
grado di protezione (IP)
IP20
coperchio/porta trasparente
NO
con serratura
NO
esecuzione coperchio
Con taglio
Morsettiera di terra
NO
Morsettiera neutra
NO
Segnale di passaggio porta
NO
