Descrizione

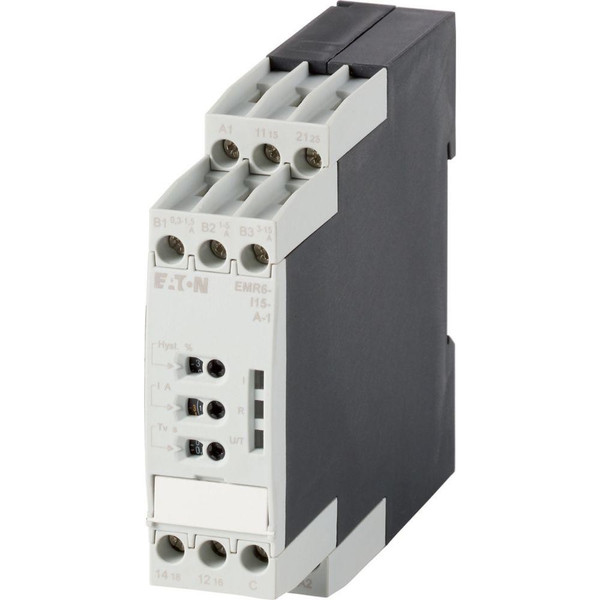

Relè di monitoraggio corrente, Gamma di prodotti: Relè di misurazione e monitoraggio EMR, Monitoraggio di reti CC e CA monofase, Ritardato all'eccitazione: Nessuno = 0 o regolabile da 0,1 a 30 s, Possibilità di estensione dell'intervallo di misurazione con i trasformatori di corrente, Monitoraggio di: Sovracorrente, corrente insufficiente, Intervallo di misurazione corrente: I∼/I= 0,3 - 1,5 A, 1 - 5 A, 3 - 15 A, Tensione di alimentazione: 24 - 240 V AC, 50/60 Hz, 24 - 240 V DC, Posizione di montaggio: Secondo necessità, Fissaggio: Fissaggio a scatto, guida a cappello IEC/EN 60715, Larghezza: 22,5 mm, Standard: UL 508, CAN/CSA C22.2 N.14, GL, EAC, CCC, RMRS
Scheda tecnica
Istruzioni di montaggio - EAO184754
Declaration DOC CE (Declaration of conformity CE) - EAO184754
Declaration DOC CE (Declaration of conformity CE) - EAO184754
Caratteristiche tecniche
larghezza (mm)
22.5
altezza (mm)
85.6
profondità (mm)
103.7
tipo di corrente
AC/DC
intervallo di misura corrente (A)
0.3
trasformatore di corrente esterno
NO
intervallo di misura della tensione (V)
24
tipo di tensione di alimentazione
AC/DC
alimentazione elettrica esterna necessaria
NO
con morsetti amovibili
NO
finestra monofase possibile
NO
finestra trifase possibile
NO
sottocorrente monofase possibile
SI
sottocorrente trifase possibile
NO
sovracorrente monofase possibile
SI
sovracorrente trifase possibile
NO
contiene funz. sottocorrente di tensione continua
SI
contiene funz. sovracorrente di tensione continua
SI
funzione finestra di corrente continua
NO
esecuzione del collegamento elettrico
Raccordo a vite
tipo di tensione d’esercizio
AC/DC
tensione di commutazione nominale (A)
4
tensione di alimentazione per AC 50 Hz (V)
24
tensione di alimentazione per AC 60 Hz (V)
24
tensione di alimentazione per DC (V)
24
max. ritardo all’eccitazione ammesso (s)
30
min. ritardo all’eccitazione impostabile (s)
0.1
max. ritardo alla diseccitazione ammesso (s)
0
min. ritardo alla diseccitazione impostabile (s)
0
soglia d’intervento intensità di corrente 1 (mA)
0.3
soglia d’intervento intensità di corrente 2 (mA)
3
tensione d’esercizio per AC 50 Hz (V)
24
tensione d’esercizio per AC 60 Hz (V)
24
tensione d’esercizio per DC (V)
24
numero di contatti di riposo
0
numero di contatti di chiusura
0
numero di contatti invertitori
2
