Descrizione

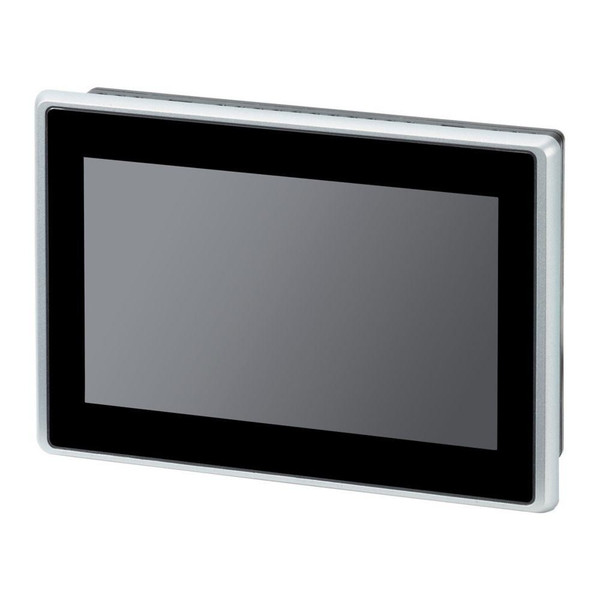

Display Touch multi, XV-303, Gamma di prodotti: XV300 7z, Funzione: HMI-PLC (PLC aggiornato dall'utente), Quadro di comando, Caratteristiche comuni serie di modelli: interfaccia Ethernet, CAN, Dispositivo USB, Host USB, RS232, RS485, Slot per scheda SD, Sistema operativo Windows Embedded Compact 7 pro, Licenza software di visualizzazione runtime integrata, Display - Tipo: Display a colori, TFT, antiriflesso, Tecnologia touch: Tecnologia multi-touch capacitativo (PCT), Numero di colori: WXGA, 1366 x 768 Pixel, Formato verticale: sì, Diagonale schermo: 15,6, pollici widescreen, Pannello in vetro con cornice in alluminio, corpo in alluminio pressofuso e corpo in plastica, Sistema operativo: WSVGA, 1024 x 600 Pixel, Formato verticale: sì, Diagonale schermo: 7, pollici widescreen, Corpo in plastica e pannello in vetro con telaio in plastica
Scheda tecnica
Istruzioni per l'uso - EAO179647
Istruzioni per l'uso - EAO179647
Istruzioni per l'uso - EAO179647
Istruzioni per l'uso - EAO179647
Istruzioni di montaggio - EAO179647
Caratteristiche tecniche
profondità di incasso (mm)
43.1
assorbimento di potenza (kW)
14.4
adatto per funzioni di sicurezza
NO
diagonale schermo (cm)
7
temperatura d’esercizio (°C)
0
tipo di tensione di alimentazione
DC
supporta il protocollo per LON
NO
numero di interfacce HW Industrial Ethernet
1
numero di interfacce HW seriali RS232
1
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
1
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
2
numero di interfacce HW parallele
0
numero di interfacce HW altre
1
supporta protocollo TCP/IP
SI
supporta protocollo ASI
NO
supporta protocollo PROFIBUS
NO
supporta protocollo CAN
SI
supporta protocollo INTERBUS
NO
supporta protocollo EIB
NO
supporta protocollo MODBUS
SI
supporta protocollo Data-Highway
NO
supporta protocollo DeviceNet
NO
supporta protocollo SUCONET
NO
supporta il protocollo per altri sistemi bus
NO
con display a colori
SI
numero di colori del display
16777216
numero di pixel orizzontali
1024
numero di pixel verticali
600
numero di tasti funzione programmabili
0
con tastiera numerica
NO
con tastiera alfanumerica
NO
memoria progettaz. utilizzabile/mem. utente (KB)
512000
con indicatore di segnalazione
SI
con sistema di segnalaz. (inclusi buffer-conferma)
SI
rappresentaz. dei valori del processo (output) possibile
SI
inserimento dei valori del processo (input) possibile
SI
con ricette
SI
numero di livelli, protezione con password
200
output di stampa presente
SI
numero di lingue online
100
componenti software aggiuntivi caricabili
SI
grado di protezione (IP), lato frontale
IP65
con interfacce SW
SI
larghezza frontale (mm)
196
altezza frontale (mm)
135
montaggio su guida portante possibile
NO
supporta il protocollo per SERCOS
NO
protocollo INTERBUS per Safety
NO
numero di interfacce HW PROFINET
0
numero di interfacce HW wireless
0
montaggio a parete/diretto possibile
NO
standard radio Bluetooth
NO
standard radio WLAN 802.11
NO
link IO master
NO
supporta il protocollo per AS-Interface Safety at Work
NO
supporta il protocollo per DeviceNet Safety
NO
supporta il protocollo per EtherNet/IP
SI
supporta il protocollo per Foundation Fieldbus
NO
supporta il protocollo per PROFINET CBA
NO
supporta il protocollo per PROFINET IO
NO
supporta il protocollo per PROFIsafe
NO
supporta il protocollo per SafetyBUS p
NO
tensione di alimentazione per AC 50 Hz (V)
0
tensione di alimentazione per AC 60 Hz (V)
0
tensione di alimentazione per DC (V)
19.2
esecuzione del display
TFT
numero di livelli di grigio/blu del display
0
standard radio GPRS
NO
standard radio GSM
NO
standard radio UMTS
NO
numero dei tasti con LED
0
numero dei tasti di sistema
1
tecnologia touch
Multitouch capacitivo
tipo di protezione NEMA, lato frontale
12
