Descrizione

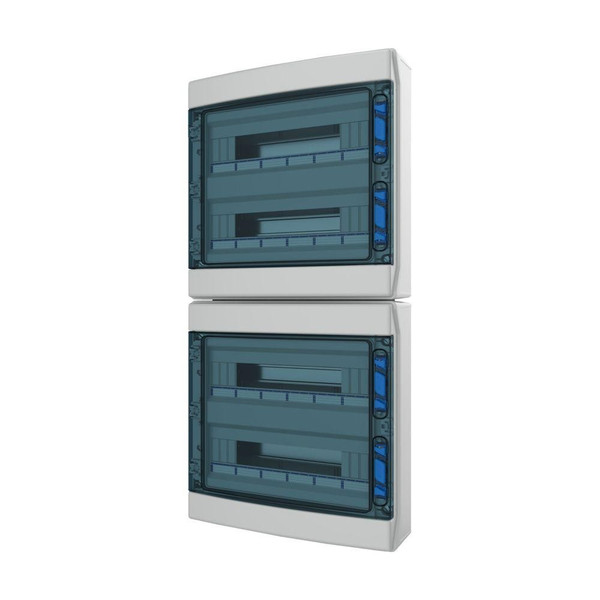

Quadro di distribuzione compatto per montaggio a parete, plastica ABS senza alogeni, corpo Grigio chiaro RAL 7035, sportello trasparente, 18 moduli per fila, 4 file, IP65, classe di protezione II, completamente isolato Comprende anche un telaio per guida DIN regolabile in profondità e completamente rimovibile. Il telaio per guida DIN è compatibile con apparecchi da incasso di serie da 45 mm, con una distanza di 150 mm tra le guide DIN per ogni fila, ideale per l’installazione di apparecchiature di manovra. Offre inoltre fino a 46 mm di spazio sotto la guida per facilitare il cablaggio. Pretranciature metriche per l’ingresso cavi nella parte superiore e inferiore La posizione del sportello può essere invertita in base alle esigenze di installazione
Istruzioni di montaggio - EAOEP-504132
Declaration DOC CE (Declaration of conformity CE) - EAOEP-504132
Caratteristiche tecniche
tipo di montaggio
A parete
colore
Grigio
larghezza (mm)
418
altezza (mm)
872
profondità (mm)
148
numero RAL
7035
con piastra di montaggio
NO
profondità di incasso (mm)
50.5
numero di file
4
altezza totale (mm)
46
tipo di copertura
Porta
larghezza di montaggio (mm)
324.6
esecuzione EMC
NO
possibilità di applicazione
SI
profondità interna (mm)
100
barra DIN
SI
piombabile
NO
materiale della scatola
Plastica
con slitta di separazione N
NO
larghezza in unità di suddivisione
18
tipo di chiusura
Altro
tipo di porta
Doppio
grado di protezione (IP)
IP65
coperchio/porta trasparente
SI
con serratura
NO
esecuzione coperchio
Chiuso
Morsettiera di terra
SI
Morsettiera neutra
SI
Segnale di passaggio porta
NO
