Descrizione

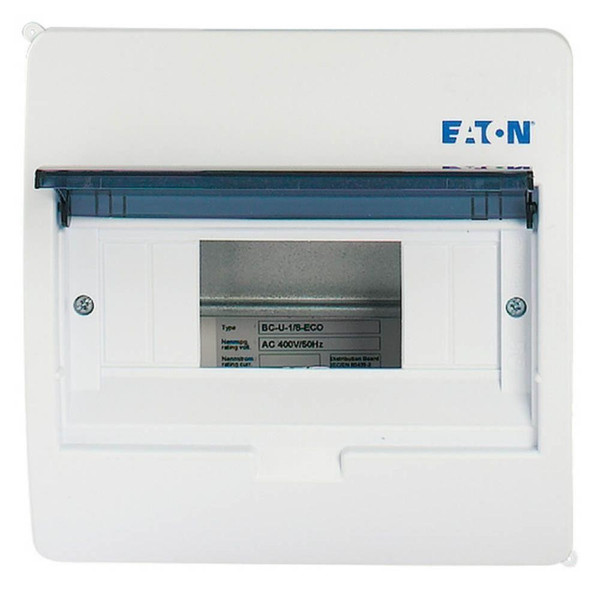

Quadro di distribuzione compatto ECO, montaggio a incasso, bianco RAL9003, Grado di protezione IP fino a IEC/EN 62208, 8 unità modulari, 1 fila, classe di protezione 2, isolamento totale, approvato per quadri di distribuzione di servizio in conformità alle norme IEC/EN 61439-3 VDE 0660-600-3, custodia realizzata completamente in ABS, per l’installazione di dispositivi di commutazione e di protezione, in conformità agli standard sulle dimensioni DIN 43 880, con una profondità di installazione di 70 mm, AC 400 V, conforme alla direttiva RoHS, consistente di una base di plastica con una guida DIN con coperchio realizzata in lamiera di acciaio zincato, morsetti del conduttore di protezione e di neutro IP2X protetti contro i contatti con le dita
Istruzioni di montaggio - EAO280353
Declaration DOC CE (Declaration of conformity CE) - EAO280353
Caratteristiche tecniche
tipo di montaggio
Incassato
colore
Bianco
larghezza (mm)
195
altezza (mm)
195
profondità (mm)
105
numero RAL
9003
con piastra di montaggio
NO
profondità di incasso (mm)
70
numero di file
1
tipo di copertura
Porta
esecuzione EMC
NO
possibilità di applicazione
NO
profondità interna (mm)
98
barra DIN
SI
piombabile
SI
materiale della scatola
Plastica
con slitta di separazione N
NO
larghezza in unità di suddivisione
8
tipo di chiusura
Altro
tipo di porta
Singolo
grado di protezione (IP)
IP40
coperchio/porta trasparente
SI
con serratura
NO
esecuzione coperchio
Chiuso
Morsettiera di terra
NO
Morsettiera neutra
NO
Segnale di passaggio porta
NO
