Descrizione

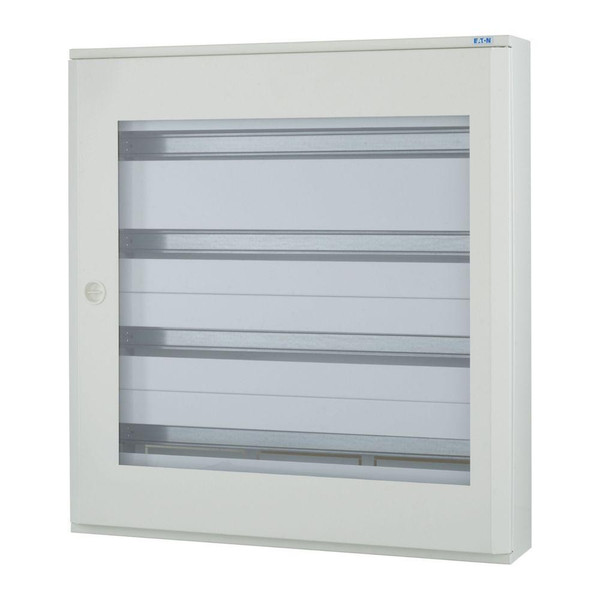

Quadro di distribuzione sottile con montaggio a vista BF-O-./..-P completo, bianco RAL 9016, 24 unità di spazio per fila, 4 file, altezza 750 mm, larghezza 543 mm, profondità 140 mm, inclusa porta e pannello trasparente, piastre frontali, telaio portante guida DIN e morsetti di parallelo. Custodia: design chiuso, compresa piastra posteriore, la piastra posteriore può essere usata come piano di fissaggio, inserti per piastra passacavi a 2 cavi per quadri di distribuzione sottili con larghezza di 24 unità di spazio, in alto, aperture ingresso cavi pre-forate sul fondo, terminali pre-montati su custodia (nessuna perdita di unità di spazio). Reggicavo a parete con telaio porta, la piastra posteriore può essere utilizzata come piano di fissaggio.
Istruzioni di montaggio - EAO289130
Declaration DOC CE (Declaration of conformity CE) - EAO289130
Declaration DOC CE (Declaration of conformity CE) - EAO289130
Caratteristiche tecniche
tipo di montaggio
A parete
colore
Bianco
larghezza (mm)
570
altezza (mm)
150
profondità (mm)
770
numero RAL
9016
con piastra di montaggio
NO
profondità di incasso (mm)
770
numero di file
4
altezza totale (mm)
150
tipo di copertura
Porta
larghezza di montaggio (mm)
570
esecuzione EMC
SI
possibilità di applicazione
NO
profondità interna (mm)
131
barra DIN
SI
piombabile
SI
materiale della scatola
Acciaio
con slitta di separazione N
NO
larghezza in unità di suddivisione
24
tipo di chiusura
Altro
tipo di porta
Singolo
grado di protezione (IP)
IP30
coperchio/porta trasparente
SI
con serratura
NO
esecuzione coperchio
Con taglio
Morsettiera di terra
SI
Morsettiera neutra
SI
Segnale di passaggio porta
SI
