Descrizione

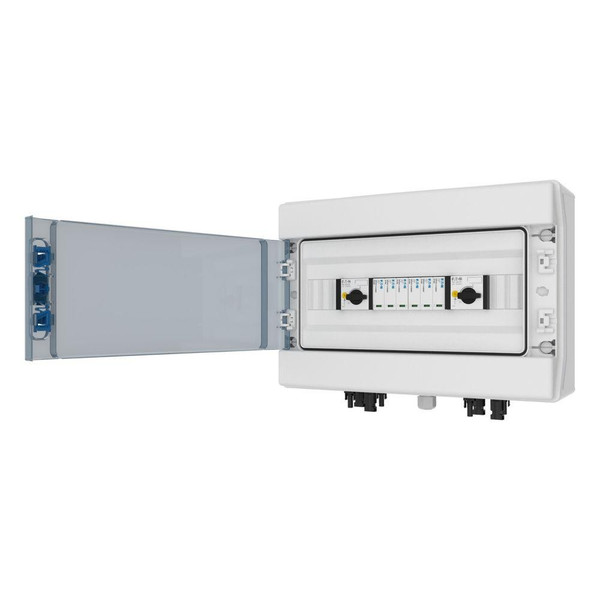

Quadro di stringa DC per fotovoltaico, cablato in fabbrica da Eaton: conf. IEC 61439-2 allegato DD. Per Inverter con 2 tracker MPP: 2x IN + 2x OUT, Apparecchi integrati: Interruttore automatico di stringa PKZ-SOL per PV e scaricatore sovratensione per PV tipo 2, Connettori MC4 sul lato inferiore del quadro, quadro IKA 1 fila da 18 moduli e porta trasparente, solo per installazioni in ambienti interni. Per un funzionamento sicuro, si prega di rispettare le temperature ambiente min e max consentita nella scheda tecnica
Pagina produttore
Istruzioni di montaggio - EAOEP-501986
Declaration DOC CE (Declaration of conformity CE) - EAOEP-501986
Declaration DOC CE (Declaration of conformity CE) - EAOEP-501986
Declaration DOC CE (Declaration of conformity CE) - EAOEP-501986
Caratteristiche tecniche
colore
Grigio
larghezza (mm)
418
altezza (mm)
323
profondità (mm)
148
tipo di collegamento
MC4
numero di ingressi per conduttori
1
corrente d’uscita max. (A)
20
tipo di introduzione
Altro
temperatura di impiego (°C)
-5
materiale
Plastica
classe di prova tipo 1
NO
classe di prova tipo 2
NO
classe di prova tipo 3
NO
resistenza agli urti
IK10
grado di protezione (IP)
IP65
bus comunicazione
Altro
protocollo di comunicazione
Altro
con collegamento di terra
SI
attrezzato con sezionatore di carico
SI
per dimensione del fusibile
Altro
tipo di sicurezza
Altro
Protezione delle catene
Bipolare
Protezione dell'ingresso (A)
0
Funzione di monitoraggio
No
Tensione di ingresso DC max. (V)
900
